Toyota Yaris Revue Technique: Soupape De Distribution (pour Berlines)

Toyota Yaris Revue Technique / Systeme De Freinage (autres): Soupape De Distribution (pour Berlines)

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Verification Sur Vehicule

VERIFICATION SUR VEHICULE

1. VERIFIER LA SOUPAPE DE DISTRIBUTION (sans ABS)

(a) Déposer le bouchon de purge de l'étrier de frein avant et le cylindre de roue arrière.

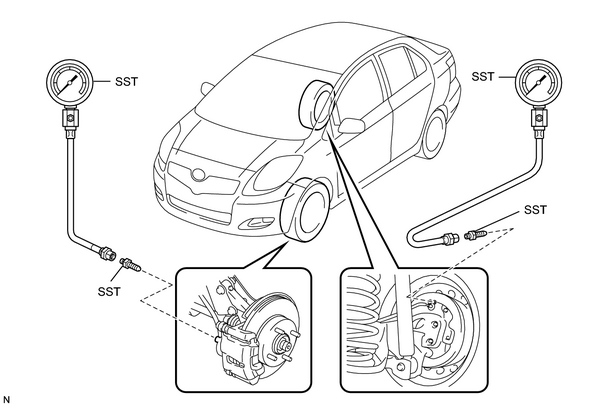

(b) Reposer le SST et purger l'air.

SST: 09709-29018

(c) Elever la pression de l'étrier de frein avant et vérifier la pression du cylindre de roue arrière.

Pression de liquide standard:

Pression d'étrier de frein avant

Pression du cylindre de roue arrière

1 500 kPa (15,3 kgf/cm 2 , 218 lb/po 2 )

1 500 kPa (15,3 kgf/cm 2 , 218 lb/po 2 )

5 000 kPa (51,0 kgf/cm 2 , 725 lb/po 2 )

2 350 kPa (24,0 kgf/cm 2 , 341 lb/po 2 )

8 000 kPa (81,6 kgf/cm 2 , 1 160 lb/po 2 )

3 100 kPa (31,6 kgf/cm 2 , 450 lb/po 2 )

CONSEIL:

Lors de la vérification de la pression du liquide, vérifier les circuits avant gauche et arrière droit ensemble, et les circuits avant droit et arrière gauche ensemble.

Si la pression du cylindre de roue arrière est incorrecte, remplacer la soupape de distribution.

(d) Déposer le SST.

(e) Déposer le bouchon de purge de l'étrier de frein avant et le cylindre de roue arrière.

Torque:

8,3 N·m {85 kgf·cm, 73in·lbf}

(f) Purger le liquide de frein .

(g) Vérifier l'absence de fuite du liquide de frein.

Depose

DEPOSE

1. VIDANGER LE LIQUIDE DE FREIN

REMARQUE:

Eliminer immédiatement tout liquide de frein entrant en contact avec une surface peinte.

2. DEPOSER LA SOUPAPE DE DISTRIBUTION

(a) A l'aide d'une clé à écrou de raccord, détacher les 5 tuyaux de frein de la soupape de distribution.

(b) Déposer les 2 boulons et le support de soupape de distribution.

(c) Déposer les 2 écrous et la soupape de distribution du support de soupape de distribution.

Repose

REPOSE

1. REPOSER LA SOUPAPE DE DISTRIBUTION

(a) Reposer la soupape de distribution avec les 2 écrous sur le support de soupape de distribution.

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}

(b) Poser temporairement les 2 boulons sur le support de soupape de distribution dans l'ordre indiqué sur le schéma.

Torque:

19 N·m {194 kgf·cm, 14ft·lbf}

(c) A l'aide d'une clé à écrou de raccord, reposer les 5 tuyaux de frein sur la soupape de distribution.

Torque:

sans clé à écrou de raccord -

15 N·m {155 kgf·cm, 11ft·lbf}

avec clé à écrou de raccord -

14 N·m {144 kgf·cm, 10ft·lbf}

CONSEIL:

  • Cette valeur de couple peut être obtenue en utilisant une clé dynamométrique ayant une longueur de bras de levier de 300 mm (11,8 po) et une clé à écrou de raccord ayant une longueur de bras de levier de 22 mm (0,866 po) .
  • Cette valeur de couple est valable lorsque la clé à écrou de raccord est parallèle à la clé dynamométrique.

2. REMPLIR LE RESERVOIR DE LIQUIDE DE FREIN

3. PURGER LE MAITRE-CYLINDRE

4. PURGER LA CANALISATION DE FREIN

5. VERIFIER LE NIVEAU DE LIQUIDE DANS LE RESERVOIR

6. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE FREIN
