Toyota Yaris Revue Technique: Depose

DEPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

CONSEIL:

La procédure décrite ci-dessous se rapporte au côté droit. Sauf spécification contraire, utiliser la même procédure pour le côté droit que pour le côté gauche.

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble pour éviter une activation éventuelle de l'airbag.

2. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

3. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

4. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

(a) Déposer le bourrelet d'habillage d'ouverture de porte avant suffisamment pour permettre la dépose des garnissages supérieur et inférieur de montant central.

5. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

(a) Déposer le bourrelet d'habillage d'ouverture de porte arrière suffisamment pour permettre la dépose des garnissages supérieur et inférieur de montant central.

6. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

7. DEPOSER LE BOUCHON DE CACHE D'ANCRAGE DE CEINTURE DE SECURITE

(a) Tirer vers soi la partie A indiquée sur le schéma, déposer les 2 griffes de la partie inférieure puis la griffe du côté supérieur. Déposer ensuite le couvercle de cache d'ancrage de ceinture de sécurité.

8. DEPOSER LE CACHE D'ANCRAGE EXTERIEUR DE SANGLE ABDOMINALE DE CEINTURE DE SECURITE

(a) Libérer les 3 griffes et déposer le cache d'ancrage extérieur de sangle abdominale de ceinture de sécurité.

9. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT

(a) Déposer le boulon et la plaque d'ancrage.

(b) Déposer le boulon et l'ancrage supérieur.

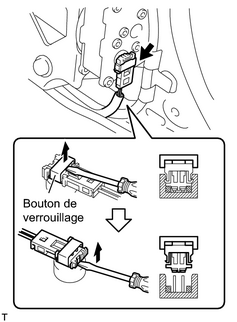

(c) Débrancher le connecteur du prétensionneur.

(1) A l'aide d'un tournevis, libérer le bouton de verrouillage.

(2) A l'aide d'un tournevis, débrancher le connecteur du prétensionneur.

(d) Déposer les 2 boulons, les 2 crochets et l'enrouleur.

10. DEPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL

11. DEPOSER LE CACHE DE PLAQUE D'ANCRAGE SUPERIEUR DE CEINTURE

(a) Libérer les 2 griffes et déposer le cache de plaque d'ancrage supérieur de ceinture.

12. DEPOSER L'ENSEMBLE DE DISPOSITIF DE REGLAGE D'ANCRAGE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE AVANT

(a) Déposer les 2 boulons, le crochet et le dispositif de réglage d'ancrage supérieur avant.
