Toyota Yaris Revue Technique: Ensemble De Sangle Interieure De Ceinture De Securite Arriere (pour Hatchback Côté Droit)

Toyota Yaris Revue Technique / Ceinture De Securite: Ensemble De Sangle Interieure De Ceinture De Securite Arriere (pour Hatchback Côté Droit)

Depose

DEPOSE

1. DEPOSER LE SOUS-ENSEMBLE DE HOUSSE D'ASSISE DE SIEGE ARRIERE AVEC REMBOURRAGE (pour sièges de type séparable 60/40)

2. DEPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE

(a) Débrancher le connecteur.

(b) Déposer le boulon et l'ensemble de sangle intérieure de ceinture de sécurité arrière droite avec ceinture centrale.

Pieces Constitutives

PIECES CONSTITUTIVES

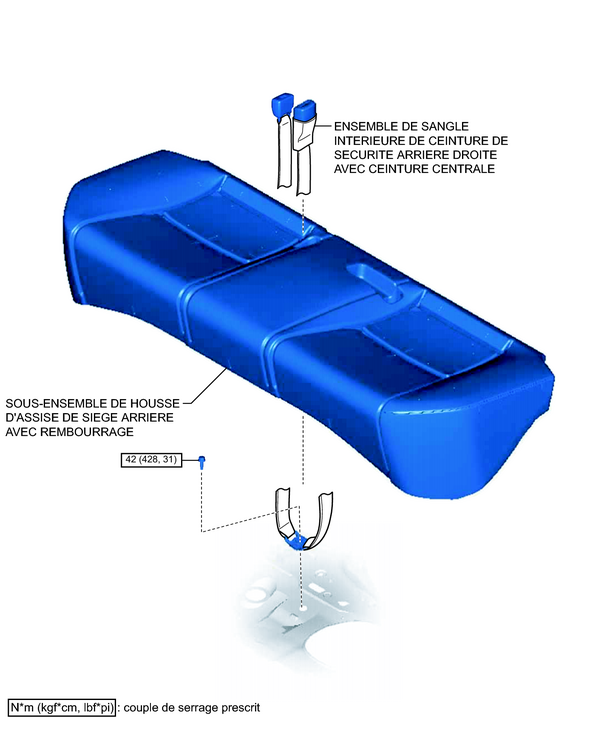

SCHEMA

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE

(a) Reposer l'ensemble de sangle intérieure de ceinture de sécurité arrière droite avec ceinture centrale.

Torque:

42 N·m {428 kgf·cm, 31ft·lbf}

REMARQUE:

  • Reposer la plaque d'ancrage avec le repère fléché orienté vers l'avant.
  • Ne pas placer la plaque d'ancrage au-dessus de la zone convexe du panneau de plancher.
Texte du schéma

*a

Repère fléché

*b

Convexe

2. REPOSER LE SOUS-ENSEMBLE DE HOUSSE D'ASSISE DE SIEGE ARRIERE AVEC REMBOURRAGE (pour sièges de type séparable 60/40)

    Repose

    Ensemble De Sangle Interieure De Ceinture De Securite Arriere (pour Hatchback Côté Gauche)
