Toyota Yaris Revue Technique: Depose

DEPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne de la batterie peut être requis. Par conséquent, s'assurer de lire attentivement la notice concernant le débranchement du câble de la borne de batterie avant d'exécuter le travail .

2. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

3. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR (pour 1NZ-FE)

4. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

5. DEPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE

6. DEPOSER LE JOINT AVANT DE VENTILATION N° 1

7. DEPOSER LE JOINT D'OBTURATEUR D'AIR AVANT DROIT

8. DEPOSER LE RENFORT INTERIEUR RELIANT LE DESSUS D'AUVENT A L'AUVENT

9. DEPOSER LE PANNEAU EXTERIEUR DE DESSUS D'AUVENT

10. DEBRANCHER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES

(a) Déposer le boulon.

(b) Tourner le raccord-crochet dans le sens des aiguilles d'une montre et débrancher le tuyau de climatisation et le tuyau de liquide.

(c) Déposer le joint torique du tuyau de climatisation et du tuyau de liquide.

REMARQUE:

A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

11. DEBRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE A

(a) Faire coulisser l'agrafe et débrancher la durite de sortie d'eau de chauffage du bloc de climatisation.

12. DEBRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE A

(a) Faire coulisser l'agrafe et débrancher la durite d'entrée d'eau de chauffage du bloc de climatisation.

13. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD

14. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION

15. DEPOSER L'ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE

(a) Libérer les 3 griffes et déposer la conduite de chauffage à registre.

16. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

(a) Débrancher les connecteurs, libérer les attaches puis débrancher le faisceau de câbles.

(b) Libérer les 2 griffes et les 3 guides, puis déposer la buse de dégivreur.

17. DEPOSER LA CONDUITE D'AIR ARRIERE N° 2 (pour véhicules destinés aux régions froides)

(a) Soulever la moquette pour pouvoir déposer et reposer la conduite d'air du véhicule.

(b) Libérer les 2 griffes et déposer la conduite d'air.

18. DEPOSER LA CONDUITE D'AIR ARRIERE N° 4 (pour véhicules destinés aux régions froides)

(a) Libérer les 2 griffes et déposer la conduite d'air.

19. DEPOSER LA CONDUITE D'AIR ARRIERE N° 3 (pour véhicules destinés aux régions froides)

(a) Libérer les 2 griffes et déposer la conduite d'air.

20. DETACHER LA DURITE DE VIDANGE DE REFROIDISSEUR

(a) Détacher la durite de vidange de refroidisseur.

21. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1 (sauf véhicules destinés aux régions froides)

(a) Libérer les 2 attaches.

(b) Déposer les 2 boulons, l'écrou et la vis, puis déposer le renfort de tableau de bord.

CONSEIL:

Si le véhicule est équipé d'un airbag genoux, déposer le boulon de fixation de support d'airbag genoux.

22. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD N° 1 (pour véhicules destinés aux régions froides)

(a) Libérer les 2 attaches.

(b) Déposer le boulon et débrancher le câble de masse.

(c) Déposer les 2 boulons, l'écrou et la vis, puis déposer le renfort de tableau de bord.

CONSEIL:

Si le véhicule est équipé d'un airbag genoux, déposer le boulon A.

23. DEPOSER LA CONDUITE D'AIR ARRIERE N° 1 (pour véhicules destinés aux régions froides)

(a) Libérer les 2 griffes et déposer la conduite d'air.

24. DEPOSER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

(a) Libérer les attaches.

(b) Débrancher les connecteurs du côté avant.

(c) Déposer le boulon et détacher le bloc de jonction de tableau de bord.

(d) Débrancher les connecteurs de la partie arrière, et déposer le bloc de jonction de tableau de bord comme indiqué sur le schéma.

25. DETACHER LE CABLE DE TABLEAU DE BORD

(a) Débrancher les connecteurs.

(b) Déposer la vis.

(c) Libérer les 2 attaches et détacher le porte-connecteur.

(d) Déposer la vis et la protection de faisceau de câbles.

(e) Débrancher les connecteurs.

(f) Déposer le boulon.

(g) Libérer les 3 attaches et déposer le porte-connecteur.

(h) Débrancher les 3 connecteurs.

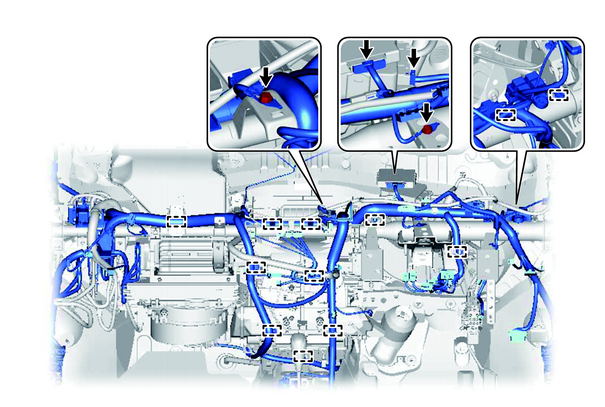

(i) Libérer les 3 attaches et débrancher le câble de tableau de bord.

(j) Déposer les boulons et débrancher le câble de masse.

(k) Débrancher les connecteurs et les attaches, puis débrancher le câble de tableau de bord.

26. DEPOSER LE RENFORT DU TABLEAU DE BORD

(a) Déposer les 8 boulons et les 3 vis, puis déposer le renfort de tableau de bord.

27. DEPOSER L'ENSEMBLE DE BLOC DE CLIMATISATION

(a) Déposer les 3 boulons et l'écrou, puis déposer le bloc de climatisation.

28. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

(a) Déposer la vis.

(b) Libérer la griffe et déposer l'amplificateur de climatisation, comme indiqué sur le schéma.

29. DEPOSER L'ENSEMBLE DE RADIATEUR DE CLIMATISATION

(a) Déposer les 3 vis et le radiateur de climatisation.

30. DEPOSER LA CONDUITE D'AIR N° 1

(a) Libérer les 3 griffes et déposer la conduite d'air.

31. DEPOSER LA CONDUITE D'AIR N° 2

(a) Libérer les 3 griffes et déposer la conduite d'air.
