Toyota Yaris Revue Technique: Eclairage De Compartiment A Bagages (pour Berlines)

Toyota Yaris Revue Technique / Eclairage (int): Eclairage De Compartiment A Bagages (pour Berlines)

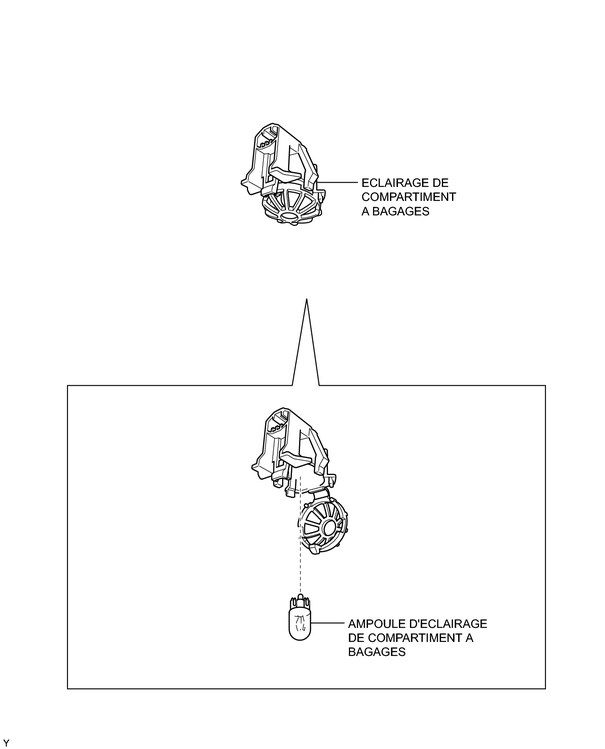

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

2. DEPOSER L'ECLAIRAGE DU COMPARTIMENT A BAGAGES

(a) Libérer la griffe et enlever l'éclairage du compartiment à bagages dans le sens indiqué par la flèche.

(b) Libérer les 2 griffes et déposer l'éclairage du compartiment à bagages.

(c) Débrancher le connecteur.

3. DEPOSER L'AMPOULE D'ECLAIRAGE DE COMPARTIMENT A BAGAGES

(a) Déposer l'ampoule de l'éclairage de compartiment à bagages.

Verification

VERIFICATION

1. VERIFIER L'ECLAIRAGE DU COMPARTIMENT A BAGAGES

(a) Vérifier le fonctionnement de l'éclairage.

(1) Brancher le câble positif (+) de la batterie sur la borne 1 et le câble négatif (-) de la batterie sur la borne 2 puis s'assurer que l'éclairage s'allume.

Standard:

L'éclairage s'allume.

Si l'éclairage ne s'allume pas, remplacer l'ampoule.

Repose

REPOSE

1. REPOSER L'AMPOULE DE L'ECLAIRAGE DE COMPARTIMENT A BAGAGES

(a) Reposer l'ampoule de l'éclairage de compartiment à bagages.

2. REPOSER L'ECLAIRAGE DU COMPARTIMENT A BAGAGES

(a) Brancher le connecteur.

(b) Fixer les 2 griffes et reposer l'éclairage du compartiment à bagages.

(c) Incliner l'éclairage du compartiment à bagages dans le sens indiqué sur le schéma et le verrouiller.

3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}
