Toyota Yaris Revue Technique / Panneaux / Habillage Interieurs: Ciel De Toit (pour Hatchback 3 Portes) / Depose

DEPOSE

1. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE

2. DEPOSER LE CACHE DE ROUE DE SECOURS (avec cache)

3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour type à siège séparable 60/40 côté droit)

4. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour type à siège séparable 60/40 côté gauche)

5. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

(a) Libérer les 8 griffes pour déposer la plaque de seuil de porte avant droite.

6. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

7. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT

8. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

9. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE

(a) Déposer le bourrelet d'habillage d'ouverture de porte avant droite.

10. DEPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

11. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT DROITE

(a) Libérer les 2 griffes pour déposer le cache d'ancrage.

(b) Déposer le boulon pour détacher l'ensemble de sangle extérieure de ceinture de sécurité avant droite.

12. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

13. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE AVANT DE CUSTODE DROIT

(a) Libérer les 8 agrafes et les 10 griffes.

(b) Libérer les 3 guides et déposer l'ensemble de panneau d'habillage de custode avant droit.

14. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE CUSTODE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

15. DEPOSER LE GARNISSAGE SUPERIEUR DROIT DE MONTANT CENTRAL

(a) Déposer les 2 vis et libérer l'agrafe.

(b) Faire passer l'ensemble de sangle extérieure de ceinture de sécurité avant droit par la fente du garnissage supérieur de montant central droit, puis déposer le garnissage supérieur de montant central droit.

16. DEPOSER LE GARNISSAGE SUPERIEUR DE MONTANT CENTRAL GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

17. DEPOSER LE GARNISSAGE DE MONTANT AVANT DROIT

18. DEPOSER LE GARNISSAGE DE MONTANT AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

19. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 2

20. DEPOSER LA POIGNEE DU CRIC

21. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

22. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE DE TYPE A 3 POINTS

(a) Déposer le boulon.

(b) Libérer les 2 griffes pour détacher l'ensemble de sangle extérieure de ceinture de sécurité de type à 3 points de siège arrière droit.

23. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE DE TYPE A 3 POINTS

CONSEIL:

Procéder de la même manière que pour le côté droit.

24. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL DROIT D'HABILLAGE DE COFFRE

(a) Déposer les 3 vis.

(b) Libérer les 3 agrafes et les 3 griffes pour déposer l'ensemble de panneau latéral droit d'habillage de coffre.

25. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

26. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT

(a) Libérer les 5 agrafes.

(b) Faire passer l'ensemble de sangle extérieure de ceinture de sécurité de type à 3 points de siège arrière droit par la fente du garnissage intérieur latéral de toit droit, et déposer le garnissage intérieur latéral de toit droit.

27. DEPOSER LE GARNISSAGE INTERIEUR LATERAL GAUCHE DE TOIT

CONSEIL:

Procéder de la même manière que pour le côté droit.

28. DEPOSER LE GARNISSAGE DE RAIL LATERAL DE TOIT ARRIERE DROIT

(a) Libérer les 4 agrafes pour déposer le garnissage de longeron latéral de toit droit.

29. DEPOSER LE GARNISSAGE DE RAIL LATERAL DE TOIT ARRIERE GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

30. DEPOSER L'ENSEMBLE DE PARE-SOLEIL DROIT

31. DEPOSER L'ENSEMBLE DE PARE-SOLEIL GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

32. DEPOSER LE SUPPORT DE PARE-SOLEIL

33. DEPOSER L'ENSEMBLE DE POIGNEE DE MAINTIEN

34. DEPOSER LE CACHE D'ORIFICE DE VISITE DE CIEL DE TOIT (avec cache)

35. DEPOSER L'ENSEMBLE D'ECLAIRAGE DE LECTURE

36. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE

37. DEPOSER L'ENSEMBLE DE CIEL DE TOIT

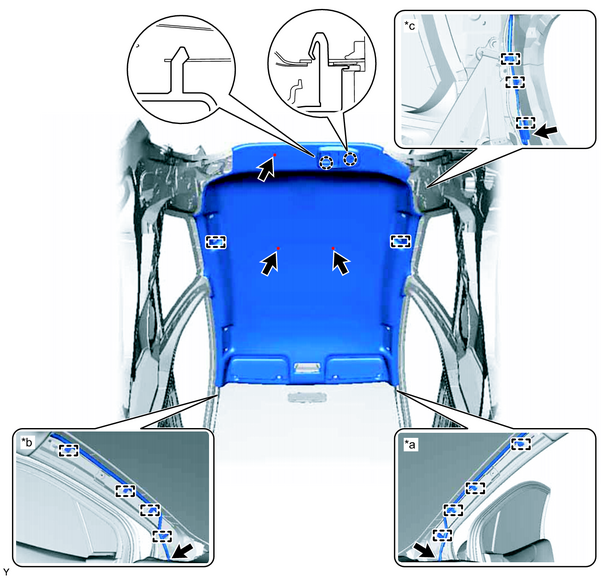

Texte du schéma

*a

Côté du montant avant droit

*b

Côté du montant avant gauche

*c

Côté du montant arrière droit

-

-

(a) pour le côté du montant avant droit:

(1) Débrancher le connecteur

(2) A l'aide d'un extracteur d'agrafes, déposer les 4 attaches.

(b) pour le côté du montant avant gauche:

(1) Débrancher le connecteur

(2) A l'aide d'un extracteur d'agrafes, déposer les 4 attaches.

(c) pour le côté du montant arrière droit:

(1) Débrancher le connecteur

(2) A l'aide d'un extracteur d'agrafes, déposer les 3 attaches.

(d) Libérer les 2 griffes.

(e) A l'aide d'un extracteur d'agrafes, déposer les 3 agrafes.

(f) Libérer les 2 crochets.

(g) Déposer l'ensemble de ciel de toit du véhicule en passant par la porte de coffre, comme indiqué sur le schéma.

REMARQUE:

Ne pas endommager l'ensemble de ciel de toit ou l'intérieur de la carrosserie.
