Toyota Yaris Revue Technique: Retroviseur Interieur (pour Hatchback)

Toyota Yaris Revue Technique / Retroviseur (int): Retroviseur Interieur (pour Hatchback)

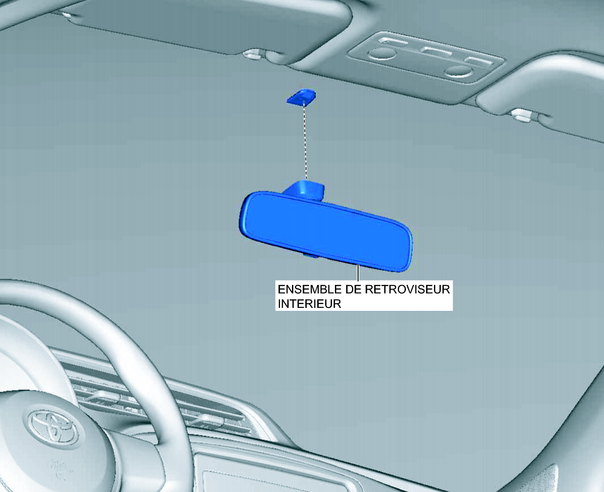

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR

(a) Pincer le cache, libérer les 2 griffes et détacher le cache.

Texte du schéma

*1

Cache

(b) Tout en maintenant le levier de verrouillage vers le bas dans le sens de la flèche (A), faire glisser le rétroviseur dans la direction de la flèche B et le déposer.

Texte du schéma

*1

Levier de verrouillage

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE RETROVISEUR INTERIEUR

(a) Reposer le rétroviseur intérieur comme indiqué sur le schéma.

Texte du schéma

*1

Levier de verrouillage

REMARQUE:

S'assurer que le levier est correctement engagé.

(b) Engager les 2 griffes et reposer le couvercle.
