DEPOSE
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .
1. TOURNER LES ROUES AVANT DANS L'AXE DU VEHICULE
2. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne de la batterie peut être requis. Par conséquent, s'assurer de lire attentivement la notice concernant le débranchement du câble de la borne de batterie avant d'exécuter le travail .
3. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
ATTENTION:
Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
4. DEPOSER LE CACHE INFERIEUR N° 2 DE VOLANT
5. DEPOSER LE REMBOURRAGE DE VOLANT
6. DEPOSER L'ENSEMBLE DE VOLANT
7. DEPOSER LE CACHE INFERIEUR DE COLONNE DE DIRECTION
8. DEPOSER LE CACHE SUPERIEUR DE COLONNE DE DIRECTION
9. DEPOSER LE SOUS-ENSEMBLE DE CABLE EN SPIRALE AVEC CAPTEUR
Texte du schéma
*1 |
Coulisseau |
(a) Débrancher le connecteur d'avertisseur sonore du sous-ensemble de câble en spirale avec capteur.
(b) Faire glisser le coulisseau et débrancher le connecteur d'airbag du sous-ensemble de câble en spirale avec capteur.
REMARQUE:
Lors du débranchement du connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles de l'airbag.
(c) Débrancher le connecteur de capteur d'angle de braquage du sous-ensemble de câble en spirale avec capteur.

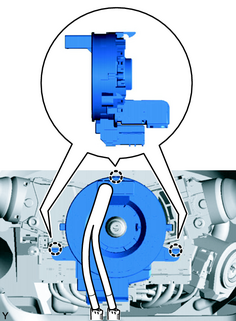

(d) Libérer les 3 griffes pour déposer le sous-ensemble de câble en spirale avec capteur. REMARQUE:
|
