Toyota Yaris Revue Technique: Depose

DEPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

CONSEIL:

La procédure décrite ci-dessous se rapporte au côté droit. Sauf spécification contraire, utiliser la même procédure pour le côté droit que pour le côté gauche.

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne de la batterie peut être requis. Par conséquent, s'assurer de lire attentivement la notice concernant le débranchement du câble de la borne de batterie avant d'exécuter le travail .

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

3. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT

4. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE

5. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT

6. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

7. DEPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL

8. DEPOSER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Débrancher le connecteur de l'ensemble de capteur d'airbag latéral.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

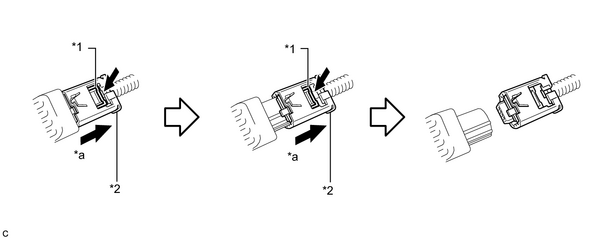

(1) Maintenir le verrouillage de boîtier blanc enfoncé et faire glisser le manchon de verrouillage du connecteur extérieur jaune.

Texte du schéma

*1

Verrouillage de boîtier

*2

Manchon de verrouillage du connecteur extérieur

*a

Faire coulisser

-

-

(2) Maintenir à nouveau le verrouillage de boîtier blanc enfoncé et faire glisser le manchon de verrouillage du connecteur extérieur jaune pour débrancher le connecteur.

(d) Déposer le boulon et l'ensemble de capteur d'airbag latéral.

REMARQUE:

Desserrer le boulon tout en maintenant l'ensemble de capteur d'airbag latéral car la goupille (butée) de l'ensemble de capteur d'airbag latéral est fragile.

    Verification Sur Vehicule

    Repose
