Toyota Yaris Revue Technique: Contacteur Au Volant (pour Hatchback)

Toyota Yaris Revue Technique / Audio / Video: Contacteur Au Volant (pour Hatchback)

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEPOSER LE REMBOURRAGE DE VOLANT

2. DEPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) fabrication TMMF:

(1) Libérer l'attache.

Texte du schéma

*a

Goupille

*b

Guide

*c

Attache

(b) Débrancher le connecteur du câble en spirale.

(c) Déposer les 2 vis.

(d) Libérer les 4 griffes, les 2 goupilles et les 3 guides pour déposer l'ensemble de contacteur au volant.

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

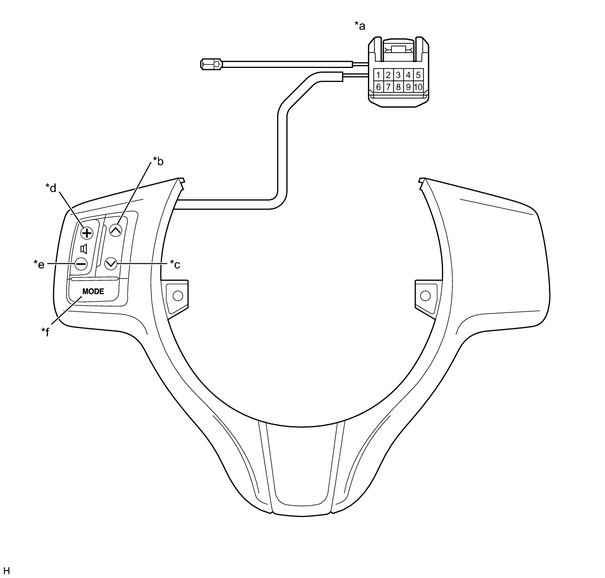

Texte du schéma

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur au volant)

*b

SEEK+

*c

SEEK-

*d

VOL+

*e

VOL-

*f

MODE

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

10 (AU1) - 8 (EAU)

Aucun contacteur enfoncé

95 à 105 kΩ

9 (AU2) - 8 (EAU)

Aucun contacteur enfoncé

95 à 105 kΩ

10 (AU1) - 8 (EAU)

Contacteur VOL+: enfoncé(e)

950 à 1 050 Ω

9 (AU2) - 8 (EAU)

Contacteur VOL+: enfoncé(e)

95 à 105 kΩ

10 (AU1) - 8 (EAU)

Contacteur VOL-: enfoncé(e)

2 955 à 3 265 Ω

9 (AU2) - 8 (EAU)

Contacteur VOL-: enfoncé(e)

95 à 105 kΩ

10 (AU1) - 8 (EAU)

Contacteur SEEK+: enfoncé(e)

En dessous de 2,5 Ω

9 (AU2) - 8 (EAU)

Contacteur SEEK+: enfoncé(e)

95 à 105 kΩ

10 (AU1) - 8 (EAU)

Contacteur SEEK-: enfoncé(e)

313 à 345 Ω

9 (AU2) - 8 (EAU)

Contacteur SEEK-: enfoncé(e)

95 à 105 kΩ

10 (AU1) - 8 (EAU)

Contacteur MODE: enfoncé(e)

95 à 105 kΩ

9 (AU2) - 8 (EAU)

Contacteur MODE: enfoncé(e)

En dessous de 2,5 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur au volant.

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE CONTACTEUR AU VOLANT

(a) Engager les 3 guides, les 4 griffes et les 2 goupilles, puis reposer l'ensemble de contacteur au volant.

(b) Reposer les 2 vis.

(c) Brancher le connecteur sur le câble en spirale.

(d) fabrication TMMF:

(1) Engager l'attache.

2. REPOSER LE REMBOURRAGE DE VOLANT
