Toyota Yaris Revue Technique: Systeme Audio Et Video (pour Hatchback)

Toyota Yaris Revue Technique / Audio / Video: Systeme Audio Et Video (pour Hatchback)

Emplacement Des Pieces Constitutives

EMPLACEMENT DES PIECES CONSTITUTIVES

SCHEMA

SCHEMA

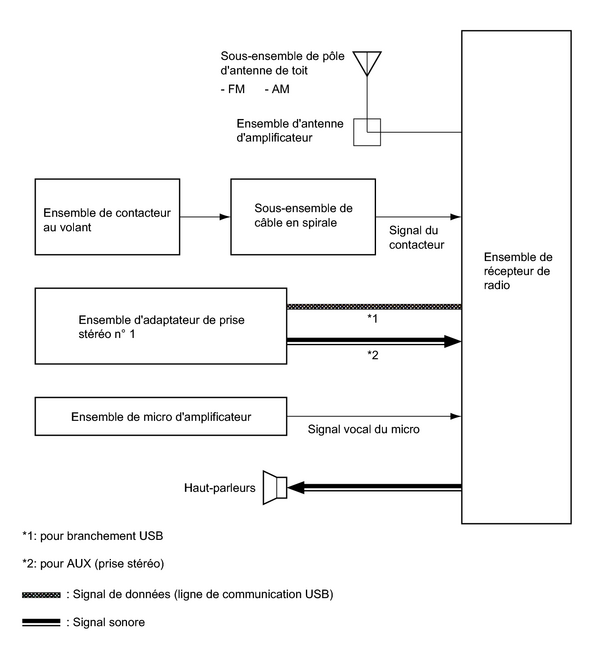

Schema Du Systeme

SCHEMA DU SYSTEME

Tableau Des Symptomes De Problemes

TABLEAU DES SYMPTOMES DE PROBLEMES

CONSEIL:

  • Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Organe incriminé" du tableau. Passer chaque symptôme en revue, en vérifiant les organes incriminés dans l'ordre de la liste. Si nécessaire, remplacer les pièces.
  • Vérifier les fusibles et les relais associés à ce système avant de vérifier les zones incriminées reprises ci-dessous.
Fonction audio générale

Symptôme

Organe incriminé

Cf. page

Seuls les haut-parleurs avant n'émettent aucun son.

Ensemble de haut-parleur avant n° 1

Faisceau de câbles ou connecteur

-

Ensemble de récepteur de radio

-

Seuls les haut-parleurs des aigus n'émettent aucun son.

Ensemble de haut-parleur avant n° 2

Faisceau de câbles ou connecteur

-

Seuls les haut-parleurs arrière n'émettent aucun son.

Ensemble de haut-parleur arrière (pour 3 portes)

Ensemble de haut-parleur arrière (pour 5 portes)

Faisceau de câbles ou connecteur

-

Ensemble de récepteur de radio

-

Fonction de système audio AUX (prise stéréo) ou USB

Symptôme

Organe incriminé

Cf. page

Le son du système audio USB ou de l'appareil auxiliaire ne peut être entendu ou la qualité sonore est mauvaise. (Avec utilisation de la prise de l'installation stéréo.)

Circuit d'alimentation électrique de récepteur de radio

-

Ensemble d'adaptateur de prise stéréo n° 1

Faisceau de câbles ou connecteur

-

Ensemble de récepteur de radio

-

Fonction du contacteur au volant

Symptôme

Organe incriminé

Cf. page

Le système audio ne peut pas être commandé à l'aide du contacteur au volant.

Ensemble de contacteur au volant

Sous-ensemble de câble en spirale

Ensemble de récepteur de radio

-

Fonction mains libres "Bluetooth"

Symptôme

Organe incriminé

Cf. page

Le correspondant ne peut entendre la voix de l'appelant ou la voix de l'appelant est trop faible ou déformée.

Ensemble de micro d'amplificateur

Ensemble de récepteur de radio

-

    Pole D'antenne De Radio (pour Hatchback)

    Systeme Audio Et Video (pour Berlines)
