Pieces Constitutives

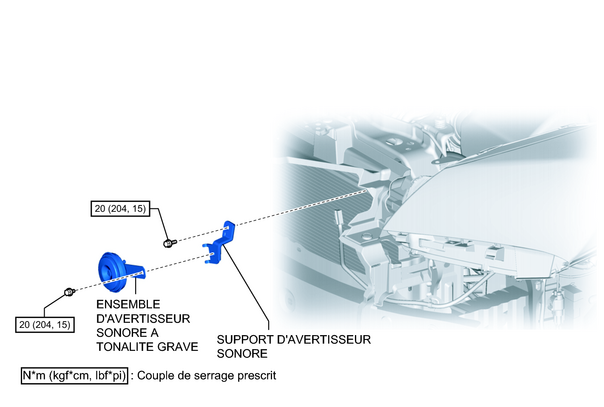

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEPOSER LE BOUCLIER DE PARE-CHOCS AVANT

2. DEPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Débrancher le connecteur.

(b) Déposer le boulon et l'avertisseur sonore à tonalité grave.

3. DEPOSER LE SUPPORT D'AVERTISSEUR SONORE

(a) Déposer le boulon et le support d'avertisseur sonore.

Repose

REPOSE

1. REPOSER LE SUPPORT D'AVERTISSEUR SONORE

(a) Reposer le support d'avertisseur sonore avec le boulon.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

2. REPOSER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Reposer l'ensemble d'avertisseur sonore à tonalité grave à l'aide du boulon.

Torque:

20 N·m {204 kgf·cm, 15ft·lbf}

(b) Brancher le connecteur.

3. REPOSER LE BOUCLIER DE PARE-CHOCS AVANT

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE

(a) Vérifier le fonctionnement.

Texte du schéma

*1

Batterie

*2

Support

*a

Pièce constitutive sans faisceau de câbles branché

(Ensemble d'avertisseur sonore à tonalité grave)

(1) Appliquer la tension de la batterie à la borne et au support d'avertisseur sonore, et s'assurer que le signal sonore retentit.

OK:

Condition de mesure

Condition spécifiée

Batterie positive (+) → Borne 1

Batterie négative (-) → Support

L'avertisseur sonore à tonalité grave retentit

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble d'avertisseur sonore à tonalité grave.
