Toyota Yaris Revue Technique: Contacteur D'ouverture De Porte De Coffre (pour Hatchback)

Toyota Yaris Revue Technique / Portes / Hayon: Contacteur D'ouverture De Porte De Coffre (pour Hatchback)

Depose

DEPOSE

1. DEPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

2. DEPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE

3. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE DE COFFRE (avec barillet de serrure)

4. DEPOSER LE DISPOSITIF DE RETENUE DE GARNISSAGE DE PORTE DE COFFRE N° 2 (avec cache)

5. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

6. DEPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

(a) Déposer le contacteur d'ouverture de porte de coffre.

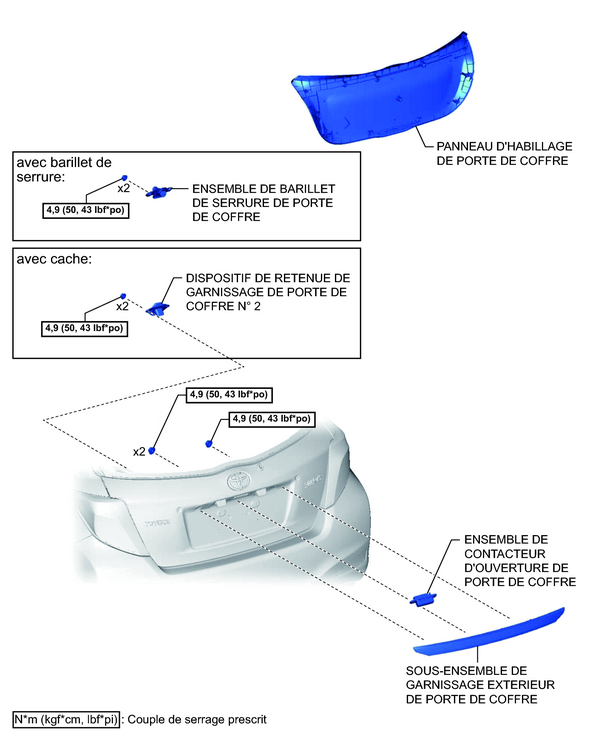

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Texte du schéma

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur d'ouverture de porte de coffre)

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

2 (E) - 3 (UL)

Contacteur d'ouverture enfoncé

En dessous de 1 Ω

Contacteur d'ouverture non enfoncé

10 kΩ minimum

  • Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur d'ouverture de porte de coffre.

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE CONTACTEUR D'OUVERTURE DE PORTE DE COFFRE

(a) Reposer le contacteur d'ouverture de porte de coffre.

CONSEIL:

S'assurer que les flèches sur le contacteur d'ouverture de porte de coffre et le garnissage de porte de coffre sont orientées dans le même sens.

2. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE

3. REPOSER LE DISPOSITIF DE RETENUE DE GARNISSAGE DE PORTE DE COFFRE N° 2 (avec cache)

4. REPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE DE COFFRE (avec barillet de serrure)

5. REPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE

6. REPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
