Toyota Yaris Revue Technique: Cache De Retroviseur Exterieur (pour Berlines)

Toyota Yaris Revue Technique / Retroviseurs (ext): Cache De Retroviseur Exterieur (pour Berlines)

Depose

DEPOSE

CONSEIL:

  • Procéder de la même façon pour le côté droit que pour le côté gauche.
  • La procédure décrite ci-dessous concerne le côté gauche.

1. DEPOSER LE MIROIR DE RETROVISEUR EXTERIEUR

2. DEPOSER LE CACHE DE RETROVISEUR EXTERIEUR

(a) Libérer les 4 griffes de l'intérieur du corps de rétroviseur.

(b) Pousser la partie supérieure du cache de rétroviseur vers l'avant pour l'incliner puis libérer la griffe sur la partie inférieure afin de déposer le cache de rétroviseur extérieur.

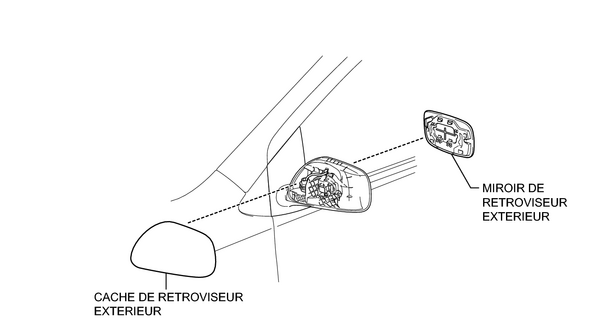

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Repose

REPOSE

1. REPOSER LE CACHE DE RETROVISEUR EXTERIEUR

(a) Fixer la griffe sur la partie inférieure du cache de rétroviseur.

(b) Fixer la griffe sur la partie supérieure du cache de rétroviseur.

(c) Après avoir reposé le cache de rétroviseur extérieur, vérifier qu'il n'y a aucun écart entre le cache et le corps du rétroviseur.

REMARQUE:

Un écart entre le cache et le corps de rétroviseur risque de provoquer du bruit lors de la conduite.

2. REPOSER LE MIROIR DE RETROVISEUR EXTERIEUR
