REPOSE

1. NETTOYER LA VITRE DE PORTE DE COFFRE

(a) A l'aide d'un grattoir, nettoyer le produit adhésif qui adhère à la vitre de porte de coffre.

REMARQUE:

Veiller à ne pas endommager la vitre de porte de coffre.

(b) Nettoyer les bords extérieurs de la vitre de porte de coffre à l'aide d'un solvant sans résidus.

REMARQUE:

  • Ne pas toucher la surface de la vitre une fois qu'elle est nettoyée.
  • Même en cas d'utilisation d'une vitre neuve, nettoyer la vitre à l'aide d'un solvant sans résidus.

2. REPOSER L'AGRAFE DE VITRE DE LUNETTE ARRIERE DROITE

(a) Appliquer de l'apprêt G sur la zone de repose de l'agrafe de vitre de lunette arrière.

REMARQUE:

  • Ne pas appliquer trop d'apprêt.
  • Laisser sécher la couche d'apprêt pendant 3 minutes minimum.
  • Jeter l'apprêt non utilisé.

(b) Reposer une agrafe neuve sur la vitre comme indiqué sur le schéma.

Texte du schéma

*a

Côté arrière

3. REPOSER L'AGRAFE DE VITRE DE LUNETTE ARRIERE GAUCHE

(a) Appliquer de l'apprêt G sur la zone de repose de l'agrafe de vitre de lunette arrière.

REMARQUE:

  • Ne pas appliquer trop d'apprêt.
  • Laisser sécher la couche d'apprêt pendant 3 minutes minimum.
  • Jeter l'apprêt non utilisé.

(b) Reposer une agrafe neuve sur la vitre comme indiqué sur le schéma.

Texte du schéma

*a

Côté arrière

4. REPOSER LE JOINT ADHESIF DE VITRE DE LUNETTE ARRIERE

(a) A l'aide d'une brosse ou d'une éponge, enduire la zone d'application du joint adhésif d'une couche d'apprêt G.

REMARQUE:

  • Ne pas appliquer trop d'apprêt.
  • Laisser sécher la couche d'apprêt pendant 3 minutes minimum.
  • Jeter l'apprêt non utilisé.

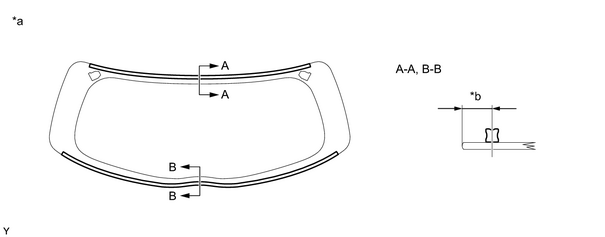

(b) Reposer un joint adhésif neuf sur la vitre de porte de coffre, comme indiqué sur le schéma.

Texte du schéma

*a

Côté arrière

*b

6,9 mm (0,273 po)

5. REPOSER LA VITRE DE PORTE DE COFFRE

(a) Nettoyer et corriger la surface de contact de la carrosserie du véhicule.

Texte du schéma

*1

Produit adhésif

(1) A l'aide d'un couteau, couper toute aspérité formée par le produit adhésif sur la surface de contact de la carrosserie du véhicule afin de façonner la surface.

CONSEIL:

Laisser le plus de produit adhésif possible sur la carrosserie du véhicule.

(2) Nettoyer la surface de contact de la carrosserie du véhicule avec un morceau de tissu imbibé de produit de nettoyage.

(b) Positionner la vitre de porte de coffre.

Texte du schéma

*a

Repère

(1) A l'aide de ventouses, placer la vitre de porte de coffre dans la bonne position.

(2) Aligner les repères d'alignement de la vitre de porte de coffre et de la carrosserie du véhicule.

(3) Déposer la vitre de porte de coffre.

(c) A l'aide d'un pinceau, enduire d'apprêt M la surface de repose de la carrosserie du véhicule.

Texte du schéma

*1

Apprêt M

*2

Produit adhésif

*a

Correct(e)

*b

Incorrect(e)

REMARQUE:

  • Ne pas appliquer d'apprêt M sur le produit adhésif.
  • Ne pas appliquer trop d'apprêt.
  • Laisser sécher la couche d'apprêt pendant 3 minutes minimum.
  • Ne pas conserver le récipient d'apprêt M entamé pour un usage ultérieur.

(d) A l'aide d'une brosse ou d'une éponge, enduire les zones d'application qui ont encore du produit adhésif fixé à l'apprêt G.

Texte du schéma

*1

Apprêt G

-

-

*a

Côté arrière

*b

14,0 mm (0,551 po)

*c

22,0 mm (0,866 po)

*d

45,3 mm (1,783 po)

REMARQUE:

  • Ne pas appliquer trop d'apprêt.
  • Laisser sécher la couche d'apprêt pendant 3 minutes minimum.
  • Jeter l'apprêt non utilisé.

(e) Appliquer du produit adhésif sur la vitre.

Produit adhésif:

Produit adhésif pour vitre de pare-brise d'origine Toyota ou produit équivalent

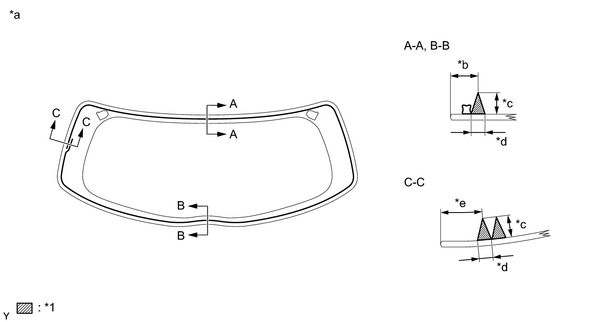

(1) Découper l'embout de la douille de la cartouche, comme le montre le schéma.

Texte du schéma

*a

8,0 mm (0,315 po)

*b

12,0 mm (0,472 po)

CONSEIL:

Une fois l'embout coupé, utiliser le produit adhésif dans le délai indiqué dans le tableau ci-dessous.

Délai d'utilisation:

Température

Temps hors poussière

35°C (95°F)

15 minutes

20°C (68°F)

1 heure et 40 minutes

5°C (41°F)

8 heures

(2) Charger une cartouche dans le pistolet pour produit d'étanchéité.

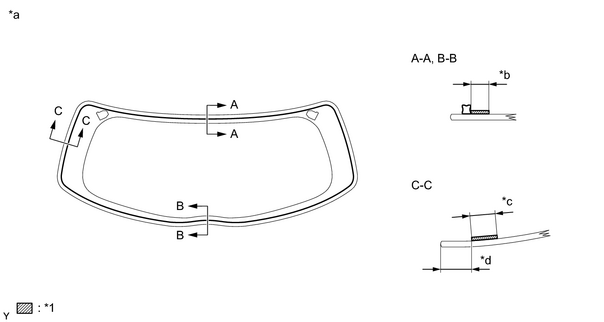

(f) Appliquer du produit adhésif sur la vitre de porte de coffre, comme indiqué sur le schéma.

Texte du schéma

*1

Produit adhésif

-

-

*a

Côté arrière

*b

14,5 mm (0,571 po)

*c

12,0 mm (0,472 po)

*d

8,0 mm (0,315 po)

*e

52,3 mm (2,059 po)

-

-

(g) Reposer la vitre de porte de coffre.

(1) A l'aide de ventouses, positionner la vitre de porte de coffre de manière à ce que les repères d'alignement soient alignés, et appuyer doucement sur celle-ci le long du bord.

Texte du schéma

*a

Repère

(2) Appuyer légèrement sur la surface avant de la vitre de porte de coffre afin qu'elle soit correctement positionnée.

CONSEIL:

Appuyer sur la vitre avec une force de 98 N (10 kgf, 22 lb.) minimum.

(3) Si nécessaire, utiliser un grattoir pour corriger le niveau ou la position du ruban adhésif qui a été appliqué.

Texte du schéma

*1

Vitre de porte de coffre

*2

Joint

*3

Produit adhésif

CONSEIL:

Appliquer du produit adhésif sur le bord de la lunette arrière.

(4) Maintenir la vitre de porte de coffre à l'aide de ruban adhésif de protection jusqu'à ce que le ruban adhésif ait durci.

REMARQUE:

Ne pas conduire le véhicule pendant la durée indiquée dans le tableau ci-dessous.

Délai minimum:

Température

Délai minimum avant de pouvoir conduire le véhicule

35°C (95°F)

1 heure et 30 minutes

20°C (68°F)

5 heures

5°C (41°F)

24 heures

(h) Brancher les 2 connecteurs.

CONSEIL:

Si le véhicule est équipé de désembueur de lunette arrière, brancher le connecteur.

6. RECHERCHER D'EVENTUELLES FUITES ET LES REPARER LE CAS ECHEANT

(a) Une fois que le produit adhésif a durci, appliquer de l'eau depuis l'extérieur du véhicule. Vérifier l'absence de fuites d'eau à l'intérieur de l'habitacle.

(b) En cas de fuite d'eau dans l'habitacle, laisser l'eau sécher et ajouter du produit adhésif.

(c) Déposer le ruban adhésif de protection.

7. REPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 2

8. REPOSER LA PROTECTION DE PANNEAU DE PORTE DE COFFRE N° 1

CONSEIL:

Procéder de la même manière que pour le côté n° 2.

9. REPOSER L'OEILLET DE MOTEUR D'ESSUIE-GLACE ARRIERE (avec essuie-glace arrière)

10. REPOSER L'ENSEMBLE DE MOTEUR D'ESSUIE-GLACE ARRIERE (avec essuie-glace arrière)

11. REPOSER L'ENSEMBLE DE BRAS ET DE BALAI D'ESSUIE-GLACE ARRIERE (avec essuie-glace arrière)

12. REPOSER LE CAPUCHON DE BRAS D'ESSUIE-GLACE ARRIERE (avec essuie-glace arrière)

13. REPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

14. REPOSER LE SOUS-ENSEMBLE DE SPOILER ARRIERE (avec spoiler arrière)
