DESCRIPTION DU SYSTEME

1. DESCRIPTION GENERALE DU SYSTEME ANTIVOL

  • Le système antivol peut être activé / désactivé en verrouillant / déverrouillant les portes à l'aide de l'opération suivante :
    • Opération de verrouillage des portes à distance
    • Opération de verrouillage associé à la clé
  • La fonction d'alarme sera activée lorsqu'une personne tente de forcer le déverrouillage ou l'ouverture de l'une des portes, du capot ou de la porte de coffre alors que le système est armé.
  • En état de retentissement d'alarme, le système allume l'éclairage intérieur et fait clignoter les feux de détresse, les phares et les feux arrière. Simultanément, il active l'avertisseur sonore du véhicule et l'avertisseur sonore de sécurité afin de signaler l'intrusion et d'avertir les personnes se trouvant à proximité du véhicule.

    CONSEIL:

    L'éclairage intérieur est allumé si le contacteur d'ensemble d'éclairage de lecture en position DOOR.

  • Le système antivol est doté du mode d'armement actif. Il existe 4 états: l'état désarmé, l'état de préparation à l'armement, l'état armé et l'état de retentissement d'alarme.

(a) Etat désarmé:

  • La fonction d'alarme est désactivée.
  • Le système antivol est désactivé.

(b) Etat de préparation à l'armement:

  • Temps nécessaire pour que le système passe à l'état armé.
  • Le système antivol est désactivé.

(c) Etat armé:

  • Le système antivol est activé.

(d) Etat de retentissement d'alarme:

  • La fonction d'alarme est activée.

Durée de l'alarme::

Environ 57 secondes

Mode et durée d'alarme

Méthode d'alarme

Phares

Clignote

Feux arrière

Clignote

Feux de détresse

Clignote

Eclairage intérieur

Allumage

Avertisseurs sonores du véhicule

Retentissement

(cycles d'environ 0,4 seconde)

Alarme sonore

Retentissement

(cycles d'environ 0,4 seconde)

Durée de l'alarme

Environ 57 secondes

2. FONCTION DES PRINCIPALES PIECES CONSTITUTIVES

Pièce constitutive

Fonction

Témoin de l'alarme antivol

Informe le conducteur de l'état du système antivol.

Alarme sonore

Retentit en cas de détection d'une tentative d'effraction ou de vol.

Phares

Clignotent en cas de détection d'une tentative d'effraction ou de vol.

Feux arrière

  • Clignotent en cas de détection d'une tentative d'effraction ou de vol.
  • S'allument lorsque le système antivol passe à l'état de retentissement d'alarme.

Témoin des feux de détresse

Clignotent en cas de détection d'une tentative d'effraction ou de vol.

Eclairage intérieur

S'allume en cas de détection d'une tentative d'effraction ou de vol.

Avertisseur sonore du véhicule

Retentit en cas de détection d'une tentative d'effraction ou de vol.

Contacteur d'éclairage de seuil de porte

Détecte l'état de la porte (ouverte ou fermée)

Contacteur de détection de déverrouillage de porte

Détecte l'état de la porte (verrouillée ou déverrouillée).

Contacteur d'éclairage de seuil de compartiment moteur

Détecte l'état du capot (ouvert ou fermé)

Contacteur d'éclairage de seuil de porte de coffre

Détecte l'état de la porte du compartiment à bagages (ouverte ou fermée).

ECU de carrosserie principale

Reçoit le signal de verrouillage/déverrouillage de porte à distance.

3. MODE D'ARMEMENT ACTIF

CONSEIL:

Le mode d'armement actif déclenche la commande d'alarme immédiatement après le verrouillage des portes.

(a) Mode d'armement actif:

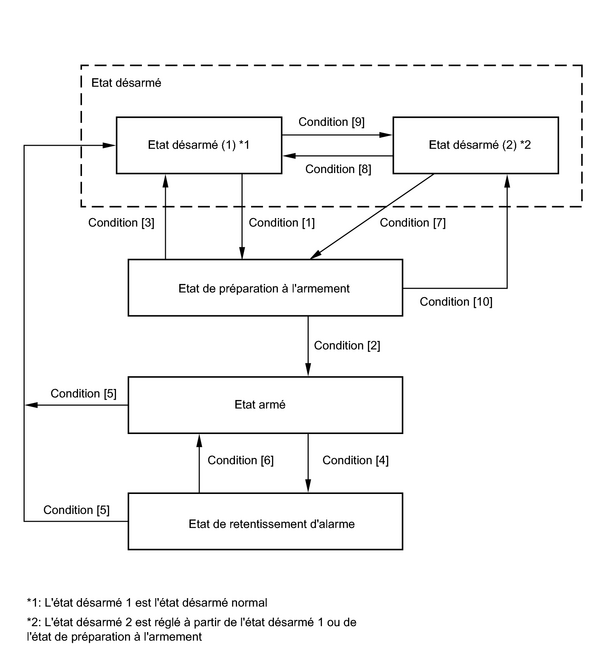

Ce système est activé comme décrit dans le schéma ci-dessous lorsqu'un des éléments de chaque condition se produit.

Condition

Elément

Condition [1]

En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le système change d'état si la condition suivante est remplie lorsque la clé ne se trouve pas dans le barillet :

  • Avec toutes les portes, le capot et la porte de coffre fermés, toutes les portes sont verrouillées par une opération à distance ou le verrouillage centralisé des portes associé à la clé.

En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, que le capot et la porte de coffre sont fermés et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie lorsque la clé ne se trouve pas dans le barillet :

  • Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.

Condition [2]

  • Laisser passer environ 30 secondes.

Condition [3]

  • Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.
  • Une des portes est déverrouillée.
  • Une porte est ouverte.
  • Une clé est introduite dans le barillet de contact.
  • Le contacteur d'allumage est mis en position ACC ou ON.
  • La batterie est rebranchée.

Condition [4]

  • Le capot est ouvert alors qu'il est fermé.
  • La porte de coffre est ouverte alors qu'elle est fermée.
  • La batterie est rebranchée.
  • Une porte est ouverte alors que toutes les portes sont fermées.
  • L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées.
  • Mettre le contacteur d'allumage en position ON lorsque la clé ne se trouve pas dans le barillet de contact.

Condition [5]

  • Le contacteur d'allumage est mis en position ON et le moteur tourne pendant plus de 2 secondes.
  • Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.
  • Mettre le contacteur d'allumage en position ACC ou ON lorsque la clé est dans le barillet de contact.

Condition [6]

  • Après environ 57 secondes, l'alarme s'arrête et le système revient à l'état armé.

Condition [7]

  • Avec la porte de coffre fermée lorsque le capot est fermé.
  • Avec le capot fermé lorsque la porte de coffre est fermée.

Condition [8]

  • L'une des portes est déverrouillée lorsque toutes les autres sont verrouillées.
  • Une porte est ouverte.
  • Une clé est introduite dans le barillet de contact.
  • Amener le contacteur d'allumage en position ACC ou ON.
  • La batterie est rebranchée.
  • Toutes les portes sont déverrouillées à l'aide de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.

Condition [9]

En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, le système change d'état si la condition suivante est remplie lorsque la clé ne se trouve pas dans le barillet :

  • Lorsque toutes les portes sont fermées et que le capot est ouvert, toutes les portes sont verrouillées au moyen de la commande à distance ou de l'opération de verrouillage centralisé des portes associé à la clé.

En état désarmé 1, lorsque le contacteur d'allumage est en position OFF, que le capot est ouvert et que toutes les portes sont verrouillées, le système change d'état si la condition suivante est remplie lorsque la clé ne se trouve pas dans le barillet:

  • Toutes les autres portes sont fermées lorsqu'une une porte est ouverte.

Condition [10]

Le capot est ouvert.

4. COMMANDE DE VERROUILLAGE FORCE DE PORTE

(a) La commande de verrouillage forcé de porte vise à empêcher le vol du véhicule. Tout de suite après le déverrouillage d'une porte (déclenchement de l'alarme), un signal de verrouillage forcé de porte verrouille automatiquement toutes les portes.

(1) Si les conditions suivantes sont remplies, la commande de verrouillage forcé de porte est actionné.

  • La clé ne se trouve pas dans le barillet.
  • Le système antivol est à l'état armé.
  • Une des portes est déverrouillée.

5. FONCTION DE MEMORISATION DE L'ALARME

(a) Si l'alarme se déclenche (tentative de vol détectée) alors que le système antivol est armé, cela sera enregistré par la fonction de mémorisation de l'alarme. Chaque fois que le système antivol est désactivé, la fonction de mémorisation de l'alarme déclenche l'allumage des feux arrière pendant 2 secondes pour informer du fait que l'alarme s'est déclenchée.

(1) Conditions entraînant l'allumage des feux arrière pendant 2 secondes:

Le système antivol est passé à l'état de retentissement d'alarme (tentative de vol détectée) au moins une fois.

CONSEIL:

Mode d'armement actif: Cf. mode d'armement actif.

6. COMMANDE D'ALARME DE DETRESSE

(a) La commande d'alarme de détresse permet de déclencher volontairement l'alarme de détresse en appuyant sur le contacteur de détresse de l'émetteur de commande à distance.

(1) Conditions conduisant la commande d'alarme de détresse à déclencher l'alarme de détresse:

Le contacteur de détresse figurant sur l'émetteur de commande à distance est enfoncé dans les conditions suivantes:

  • Le contacteur d'allumage est en position OFF.
  • Le système antivol n'est pas en état de retentissement d'alarme.

(2) Conditions conduisant la commande d'alarme de détresse à éteindre l'alarme:

L'une des conditions suivantes est remplie alors que l'alarme de détresse est déclenchée:

  • Le contacteur d'allumage est en position ON.
  • Le contacteur de détresse est enfoncé à nouveau.
  • L'un des contacteurs de l'émetteur à distance (verrouillage/déverrouillage) est enfoncé.
  • L'alarme de détresse s'arrête (environ 57 secondes se sont écoulées).
  • Le système antivol passe à l'état de retentissement d'alarme. Dans ce cas, le système antivol commande l'alarme au lieu de la commande d'alarme de détresse. Pour désactiver cette alarme, se reporter à la procédure d'annulation de l'état de retentissement d'alarme du système antivol.

7. SORTIE D'ENSEMBLE DE TEMOIN D'ALARME ANTIVOL

(a) En fonction de l'état du système antivol, l'ECU de carrosserie principale émet un signal pour activer l'ensemble de témoin d'alarme antivol. Cependant, certaines conditions d'allumage réel de l'ensemble de témoin d'alarme antivol diffèrent des signaux émis par l'ECU de carrosserie principale.

Sortie

Etat du système antivol

Ensemble de témoin d'alarme antivol

Signal de sortie provenant de l'ECU de carrosserie principale

Etat d'éclairage réel

Etat désarmé (1) , (2)

OFF

OFF (système antidémarrage désactivé)

CLIGNOTEMENT (système antidémarrage activé)

Etat de préparation à l'armement

ON

ON

Etat armé

OFF

CLIGNOTEMENT

Etat de retentissement d'alarme

ON

ON

Cycle de clignotement

Temps

Ensemble de témoin d'alarme antivol

0,125 seconde

ON

1,875 seconde

OFF

CONSEIL:

Lorsque le système antidémarrage est activé, l'ensemble de témoin d'alarme antivol clignote à l'état désarmé et à l'état armé, en raison des signaux émis par le système antidémarrage.
