DESCRIPTION

Ce circuit fournit l'alimentation nécessaire au fonctionnement de l'ECU de carrosserie principale.

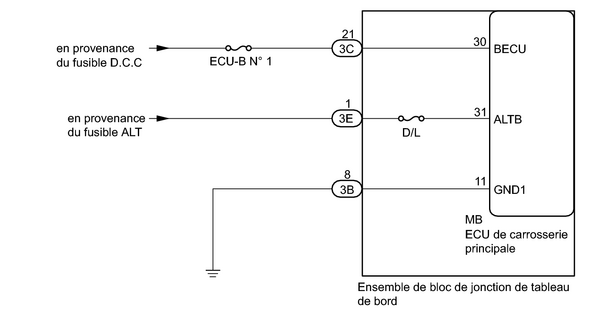

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.

PROCEDURE

1.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD, MASSE DE CARROSSERIE)

(a) Débrancher les connecteurs 3C, 3E et 3B de l'ensemble de bloc de jonction de tableau de bord.

(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-8 - Masse de carrosserie

En permanence

En dessous de 1 Ω

Tension standard:

Branchement du tester

Condition

Condition spécifiée

3C-21 - Masse de carrosserie

En permanence

11 à 14 V

3E-1 - Masse de carrosserie

En permanence

11 à 14 V

Texte du schéma

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de bloc de jonction de tableau de bord)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

2.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD (SOURCE D'ALIMENTATION ELECTRIQUE, MASSE DE CARROSSERIE)

(a) Rebrancher les connecteurs 3B, 3C et 3E d'ensemble de bloc de jonction de tableau de bord.

(b) Déposer l'ECU de carrosserie principale .

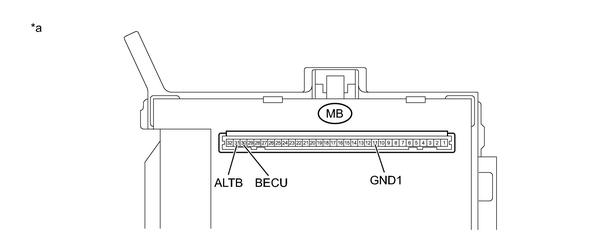

Texte du schéma

*a

Ensemble de bloc de jonction de tableau de bord

-

-

(c) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

MB-30 (BECU) - Masse de carrosserie

En permanence

11 à 14 V

MB-31 (ALTB) - Masse de carrosserie

En permanence

11 à 14 V

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

MB-11 (GND1) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
