BORNES DE L'ECU

1. ENSEMBLE DE COMBINE D'INSTRUMENTS

(a) Débrancher le connecteur D1 de l'ensemble de combiné d'instruments.

(b) Mesurer la tension et la résistance du connecteur côté faisceau de câbles.

Symboles (n° de borne)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

D1-1 - Masse de carrosserie

B - Masse de carrosserie

Signal du contacteur d'allumage

Contacteur d'allumage OFF → ON

En dessous de 1 V → 11 à 14 V

D1-2 - Masse de carrosserie

L - Masse de carrosserie

Batterie

En permanence

11 à 14 V

D1-24 - Masse de carrosserie

BR - Masse de carrosserie

Masse

En permanence

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau du faisceau de câbles.

(c) Rebrancher le connecteur D1 de l'ensemble de combiné d'instruments.

(d) Mesurer la tension du connecteur côté faisceau de câbles.

Symboles (n° de borne)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

D1-20 - Masse de carrosserie

G - Masse de carrosserie

Ligne de communication CAN

Contacteur d'allumage en position ON

Génération d'impulsions

D1-21 - Masse de carrosserie

W - Masse de carrosserie

Ligne de communication CAN

Contacteur d'allumage en position ON

Génération d'impulsions

D76-9 - Masse de carrosserie

BE - Masse de carrosserie

Signal du témoin de rappel de ceinture de sécurité (côté passager avant)

Contacteur d'allumage en position ON

Le siège du passager avant est occupé et sa ceinture de sécurité n'est pas bouclée

Tension allant de 11 à 14 V et inférieure à 1 V

D76-9 - Masse de carrosserie

BE - Masse de carrosserie

Signal du témoin de rappel de ceinture de sécurité (côté passager avant)

Contacteur d'allumage en position ON

Le siège du passager avant est occupé et sa ceinture de sécurité est bouclée

En dessous de 1 V

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau du combiné d'instruments.

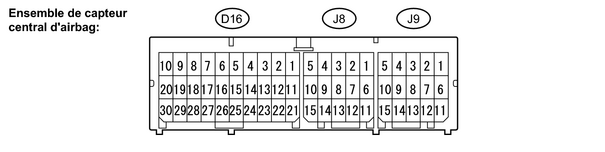

2. ENSEMBLE DE CAPTEUR CENTRAL D'AIRBAG

N° de borne

Symbole de borne

Destination

D16-13

CANH

Ligne de communication CAN

D16-21

IG2

Fusible IGN

D16-22

CANL

Ligne de communication CAN

D16-25

E1

Masse

D16-26

E2

Masse

J8-11

DBE+

Ensemble de sangle intérieure de ceinture de sécurité avant gauche

J8-12

DBE-

Ensemble de sangle intérieure de ceinture de sécurité avant gauche

J9-12

FSP+

ECU de classification d'occupant

J9-13

FSP-

ECU de classification d'occupant

3. ECU DE CLASSIFICATION D'OCCUPANT

(a) Débrancher le connecteur J24 de l'ECU de classification d'occupant.

(b) Mesurer la tension et la résistance du connecteur côté faisceau de câbles.

Symboles (n° de borne)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

J24-7 (IG) - J24-3 (GND)

BE - W-B

Alimentation électrique (fusible IG2)

Contacteur d'allumage en position OFF

En dessous de 1 V

J24-7 (IG) - J24-3 (GND)

BE - W-B

Alimentation électrique (fusible IG2)

Contacteur d'allumage en position ON

11 à 14 V

J24-1 (+B) - Masse de carrosserie

V - Masse de carrosserie

Alimentation électrique (ECU-Fusible B)

En permanence

11 à 14 V

J24-3 (GND) - Masse de carrosserie

W-B - Masse de carrosserie

Masse

En permanence

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau du faisceau de câbles.

(c) Rebrancher le connecteur J24 d'ECU de classification d'occupant.

(d) Mesurer la tension du connecteur.

Symboles (n° de borne)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

J24-9 (BSW) - J24-5 (BGND)

BE - P

Ligne du contacteur de boucle côté passager

Contacteur de boucle activé

Contacteur de boucle désactivé

Génération d'impulsions

J24-8 (FSR+) - J24-4 (FSR-)

GR - Y

Ligne de communication de l'ensemble de capteur central d'airbag

Contacteur d'allumage en position ON

Génération d'impulsions

Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau du combiné d'instruments.
