Toyota Yaris Revue Technique: Le témoin de rappel de ceinture de sécurité côté conducteur ne fonctionne pas

Toyota Yaris Revue Technique / Ceinture De Securite: Systeme De Rappel De Ceinture De Securite (pour Berlines) / Le témoin de rappel de ceinture de sécurité côté conducteur ne fonctionne pas

DESCRIPTION

  • Lorsque le contacteur d'allumage est en position ON, l'ensemble de capteur central d'airbag communique à l'ECU de carrosserie principale le statut de l'ensemble de sangle intérieure de ceinture de sécurité avant gauche via la ligne de communication CAN. L'ECU de carrosserie principale reçoit de l'ensemble de capteur central d'airbag des signaux qu'elle transmet à l'ensemble de combiné d'instruments. Lorsque la ceinture de sécurité n'est pas bouclée, le témoin de rappel de ceinture de sécurité du conducteur clignote sur l'ensemble de combiné d'instruments. Lorsque la ceinture de sécurité est bouclée, le témoin de rappel de ceinture de sécurité du conducteur avant cesse de clignoter sur le combiné d'instruments.

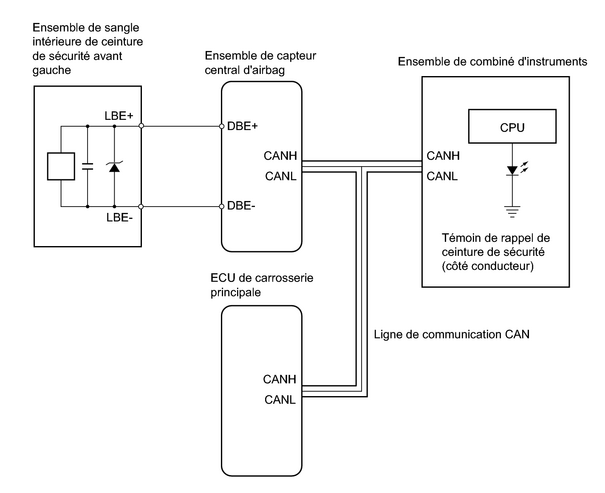

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

VERIFIER LE SYSTEME DE RETENUE SUPPLEMENTAIRE

(a) Vérifier les DTC.

Résultat:

Résultat

Passer au point

Aucun DTC relatif au SRS n'est émis

A

Des DTC relatifs au SRS sont émis

B

B

PASSER AU SYSTEME DE RETENUE SUPPLEMENTAIRE

A

2.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (D-BELT REMIND)

(a) Faire fonctionner le Techstream en suivant les indications affichées sur le Techstream et sélectionner l'"Active Test".

Ensemble de combiné d'instruments:

Elément

Détails du test

Note de diagnostic

Ceinture de sécurité côté conducteur

Témoin de rappel de ceinture de sécurité du conducteur / OFF ou ON

-

OK:

Le témoin de rappel de ceinture de sécurité du conducteur s'allume.

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE

INCORRECT

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
