Toyota Yaris Revue Technique: Depose

DEPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la batterie peut être requis. Par conséquent, veiller à lire les mesures de précaution concernant le débranchement du câble de la borne de la batterie avant de poursuivre le travail .

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

Attendre au moins 90 secondes après avoir débranché le câble pour éviter une activation éventuelle de l'airbag.

3. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT

4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR

5. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU D'ASPIRATION

(a) Déposer le boulon.

(b) Tourner le raccord-crochet dans le sens des aiguilles d'une montre et débrancher le sous-ensemble de tuyau d'aspiration.

(c) Déposer le joint torique du sous-ensemble de tuyau d'aspiration.

REMARQUE:

A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

6. DEBRANCHER LE SOUS-ENSEMBLE DE TUYAU DE LIQUIDE

(a) Débrancher le sous-ensemble de tuyau de liquide.

(b) Déposer le joint torique du sous-ensemble de tuyau de liquide.

REMARQUE:

A l'aide de ruban adhésif en vinyle, rendre étanches les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

7. DEBRANCHER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE

(a) A l'aide d'une pince, saisir les griffes de l'agrafe, faire glisser l'agrafe et débrancher la durite de sortie d'eau de l'unité de chauffage.

8. DEBRANCHER LA DURITE D'ENTREE D'EAU DE CHAUFFAGE

(a) A l'aide d'une pince, saisir les griffes de l'agrafe, faire glisser l'agrafe et débrancher la durite d'entrée d'eau de l'unité de chauffage.

9. DEPOSER LE SOUS-ENSEMBLE INFERIEUR DU TABLEAU DE BORD

10. DEPOSER L'ENSEMBLE DE COLONNE DE DIRECTION

11. DEPOSER L'ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE

(a) Libérer les 3 griffes pour déposer l'ensemble de conduite de chauffage.

12. DEPOSER L'ENSEMBLE DE BUSE DE DEGIVREUR

(a) Débrancher le connecteur et détacher les 3 attaches.

(b) Libérer les 5 griffes pour déposer l'ensemble de buse de dégivreur.

13. DEPOSER LE SOUS-ENSEMBLE DE RENFORT DE TABLEAU DE BORD

(a) Libérer l'attache.

(b) Déposer les 2 boulons, la vis, l'écrou et le sous-ensemble de renfort de tableau de bord.

14. DETACHER L'ECU DE CARROSSERIE PRINCIPALE (J/B COTE CONDUCTEUR)

(a) Débrancher les 5 connecteurs et détacher les 3 attaches.

(b) Déposer les 2 boulons pour détacher l'ECU de carrosserie principale.

15. DETACHER LE PORTE-CONNECTEUR N° 2

(a) Déposer le boulon.

(b) Débrancher les connecteurs pour détacher le porte-connecteur n° 2.

16. DEPOSER LE RENFORT DU TABLEAU DE BORD

(a) Débrancher la durite de vidange.

(b) Déposer le boulon pour débrancher le câble de masse.

(c) Débrancher les connecteurs.

(d) Libérer les attaches.

(e) Débrancher les connecteurs et détacher les attaches.

(f) Déposer les 3 boulons et l'écrou.

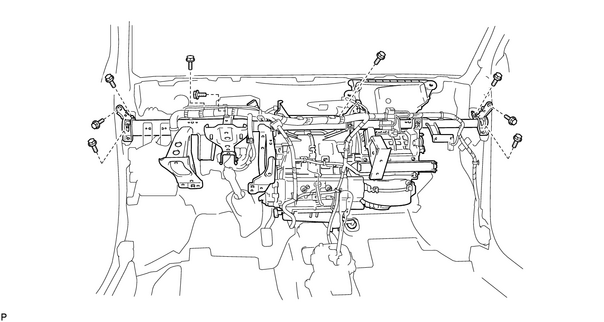

(g) Déposer les 9 boulons et le renfort de tableau de bord avec le bloc de climatisation.

(h) Déposer les 3 vis et le bloc de climatisation.

17. DEPOSER L'ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION

(a) Déposer la vis et l'ensemble d'amplificateur de climatisation.

18. DEPOSER LE BLOC DE CLIMATISATION

(a) Déposer les 3 vis et le bloc de climatisation.
