Toyota Yaris Revue Technique: Capteur De Temperature Ambiante (pour Berlines)

Toyota Yaris Revue Technique / Chauffage / Climatisation: Capteur De Temperature Ambiante (pour Berlines)

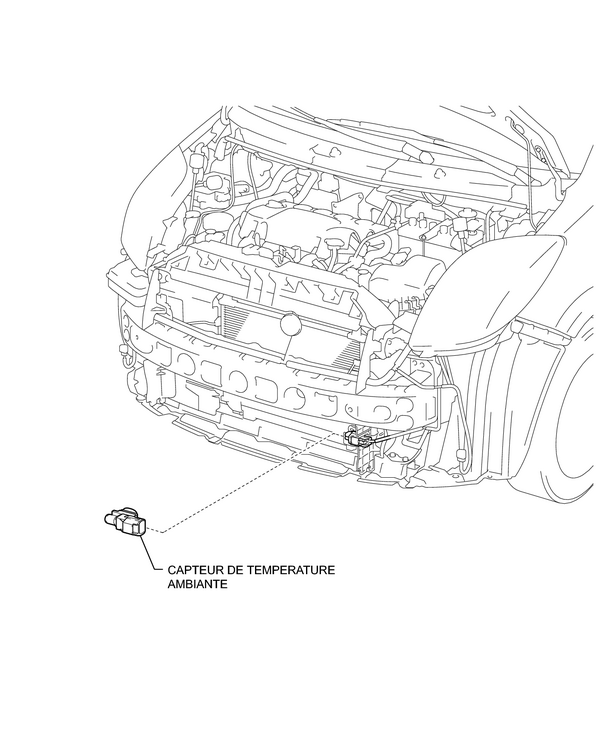

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEPOSER LE BOUCLIER DE PARE-CHOCS AVANT

2. DEPOSER LE CAPTEUR DE TEMPERATURE AMBIANTE

(a) Débrancher le connecteur.

(b) Libérer l'attache et déposer le capteur de température ambiante.

Verification

VERIFICATION

1. VERIFIER LE CAPTEUR DE TEMPERATURE AMBIANTE

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

10°C (50°F)

3,00 à 3,73 kΩ

1 - 2

15°C (59°F)

2,45 à 2,88 kΩ

1 - 2

20°C (68°F)

1,95 à 2,30 kΩ

1 - 2

25°C (77°F)

1,60 à 1,80 kΩ

1 - 2

30°C (86°F)

1,28 à 1,47 kΩ

1 - 2

35°C (95°F)

1,00 à 1,22 kΩ

1 - 2

40°C (104°F)

0,80 à 1,00 kΩ

1 - 2

45°C (113°F)

0,65 à 0,85 kΩ

1 - 2

50°C (122°F)

0,50 à 0,70 kΩ

1 - 2

55°C (131°F)

0,44 à 0,60 kΩ

1 - 2

60°C (140°F)

0,36 à 0,50 kΩ

REMARQUE:

  • Toucher le capteur même légèrement peut modifier la valeur ohmique. Tenir le connecteur du capteur.
  • Lors des mesures de résistance, le capteur de température doit afficher la température ambiante.

CONSEIL:

La résistance diminue à mesure que la température augmente (cf. graphique).

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de température ambiante.

Repose

REPOSE

1. REPOSER LE CAPTEUR DE TEMPERATURE AMBIANTE

(a) Engager l'attache et reposer le capteur de température ambiante.

(b) Brancher le connecteur.

2. REPOSER LE BOUCLIER DE PARE-CHOCS AVANT
