DESCRIPTION

L'ensemble de combiné d'instruments reçoit des signaux de l'ECU de contrôle de dérapage via le système de communication CAN.

N° de DTC

Conditions de détection du DTC

Organes incriminés

U0129

Lorsque l'une des conditions suivantes est détectée:

  1. 15 secondes se sont écoulées depuis le démarrage du moteur et la tension IG est de 10,5 V minimum
  2. Aucune communication avec l'ECU de contrôle de dérapage pendant 3 secondes minimum (aucune communication avec l'ECM ni avec l'ECU de contrôle de dérapage pendant 60 secondes minimum)
  • ECU de contrôle de dérapage
  • Système de communication CAN

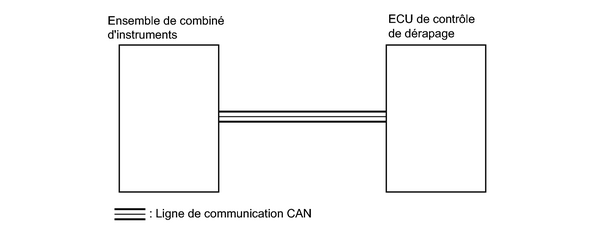

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

CONFIRMER L'EMISSION DE DTC

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON et allumer le tester.

(c) Effacer les DTC enregistrés, en sélectionnant les options suivantes dans le menu du tester: Body Electrical / Combination Meter / Trouble Codes.

(d) Démarrer le moteur et attendre 60 secondes minimum.

(e) Vérifier les DTC.

Résultat:

Résultat

Passer au point

DTC émis

A

Aucun DTC émis

B

B

LE SYSTEME FONCTIONNE NORMALEMENT

A

PASSER AU SYSTEME DE COMMUNICATION CAN
