Toyota Yaris Revue Technique: Perte de la communication avec l'ECM/PCM "A" (U0100)

Toyota Yaris Revue Technique / Compteurs / Jauges / Affichage: Systeme Des Compteurs Et Des Jauges (pour Berlines) / Perte de la communication avec l'ECM/PCM "A" (U0100)

DESCRIPTION

L'ensemble de combiné d'instruments et l'ECM utilisent le système de communication CAN pour échanger des signaux.

N° de DTC

Conditions de détection du DTC

Organes incriminés

U0100

Lorsque l'une des conditions suivantes est détectée:

  1. La vitesse du véhicule est de 3,1 mi/h (5 km/h) minimum et la tension IG est de 10,5 V minimum.
  2. Aucune communication avec l'ECM pendant 3 secondes minimum (aucune communication avec l'ECM ni avec l'ECU de contrôle de dérapage pendant 60 secondes minimum)
  • Système de communication CAN
  • ECM

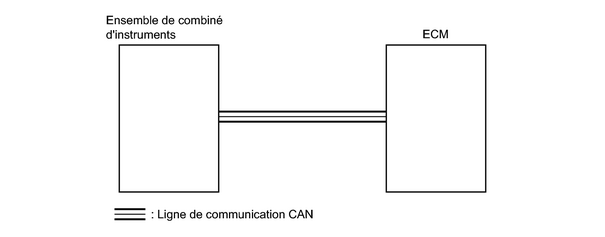

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

CONFIRMER L'EMISSION DE DTC

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON et allumer le tester.

(c) Effacer les DTC enregistrés, en sélectionnant les options suivantes dans le menu du tester: Body Electrical / Combination Meter / Trouble Codes.

(d) Conduire le véhicule à plus de 3,1 mi/h (5 km/h) pendant au moins 60 secondes.

(e) Arrêter le véhicule.

(f) Vérifier les DTC.

Résultat:

Résultat

Passer au point

DTC émis

A

Aucun DTC émis

B

B

LE SYSTEME FONCTIONNE NORMALEMENT

A

PASSER AU SYSTEME DE COMMUNICATION CAN
