Toyota Yaris Revue Technique: Contacteur D'eclairage De Seuil De Porte De Coffre (pour Hatchback)

Toyota Yaris Revue Technique / Eclairage (int): Contacteur D'eclairage De Seuil De Porte De Coffre (pour Hatchback)

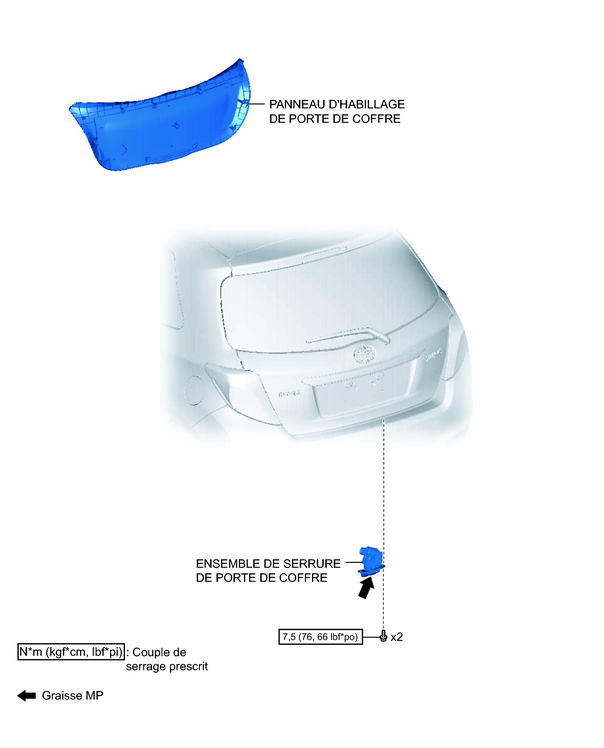

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Depose

DEPOSE

1. DEPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE

2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE

(a) Débrancher le connecteur.

(b) Déposer les 2 boulons et l'ensemble de serrure de porte de coffre.

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

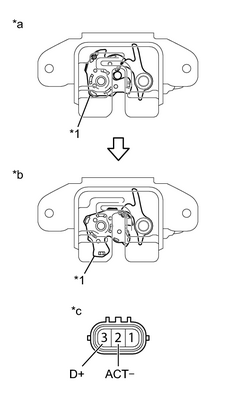

Texte du schéma

*1

Verrou

*a

Verrouillage

*b

Déverrouillage

*c

Pièce constitutive sans faisceau de câbles branché

(ensemble de serrure de porte de coffre)

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

2(ACT-) - 3(D+)

Déverrouillage

En dessous de 1 Ω

Verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de coffre.

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COFFRE

CONSEIL:

S'assurer de déposer la corde avant de poser un ensemble de serrure de porte de coffre neuf.

(a) Enduire de la graisse MP les parties coulissantes de l'ensemble de serrure de porte de coffre.

(b) Reposer l'ensemble de serrure de porte de coffre à l'aide des 2 boulons.

Torque:

7,5 N·m {76 kgf·cm, 66in·lbf}

(c) Brancher le connecteur.

2. REPOSER LE PANNEAU D'HABILLAGE DE PORTE DE COFFRE
