Depose

DEPOSE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

2. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

(a) Déposer l'anneau élastique dans le sens indiqué par la flèche et déposer la tringle de verrouillage de porte du compartiment à bagages.

(b) Débrancher le connecteur.

(c) Libérer la griffe et soulever le couvercle de protection dans le sens indiqué par la flèche.

(d) Déposer le câble de commande de verrouillage de porte de compartiment à bagages.

(e) Déposer les 2 boulons et l'ensemble de serrure de porte de compartiment à bagages.

Pieces Constitutives

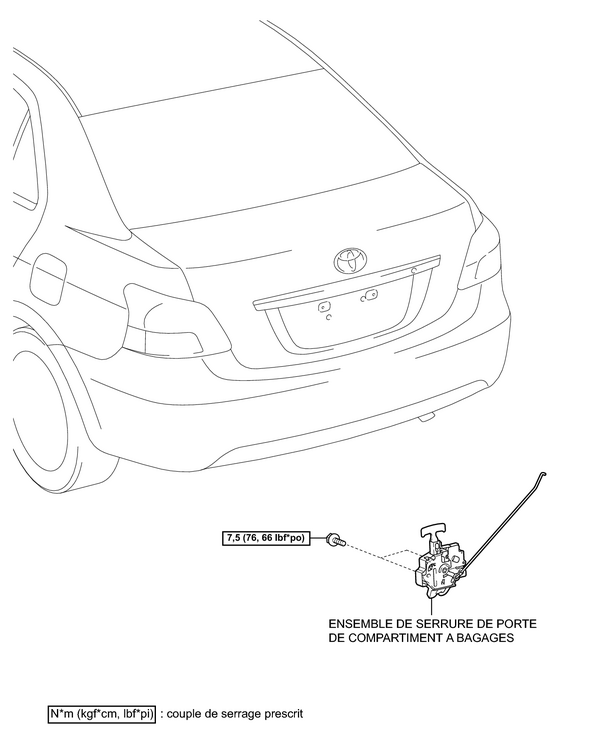

PIECES CONSTITUTIVES

SCHEMA

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

(a) Reposer le câble de commande de verrouillage de porte de compartiment à bagages.

(b) Reposer l'ensemble de serrure de porte de compartiment à bagages avec les 2 boulons.

Torque:

7,5 N·m {76 kgf·cm, 66in·lbf}

(c) Brancher le connecteur.

(d) Reposer le couvercle de protection.

(e) Reposer la tringle de verrouillage de la porte de compartiment à bagages.

2. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE SERRURE DE PORTE DE COMPARTIMENT A BAGAGES

(a) Vérifier la résistance du contacteur d'éclairage de seuil de porte de coffre.

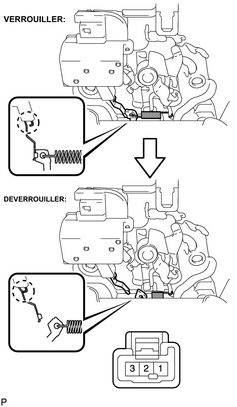

(1) A l'aide d'un ohmmètre, mesurer la résistance entre les bornes quand le verrou est actionné avec un tournevis.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

Déverrouillage

En dessous de 1 Ω

1 - 2

Verrouillage

10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de serrure de porte de compartiment à bagages.
