DEPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

CONSEIL:

La procédure décrite ci-dessous se rapporte au côté droit. Sauf spécification contraire, utiliser la même procédure pour le côté droit que pour le côté gauche.

1. MESURES DE PRECAUTION

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne de la batterie peut être requis. Par conséquent, s'assurer de lire attentivement la notice concernant le débranchement du câble de la borne de batterie avant d'exécuter le travail .

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

3. DEPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

4. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT (pour 5 portes)

5. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT (pour 3 portes)

6. DEPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Débrancher le connecteur du capteur d'airbag latéral de porte.

REMARQUE:

Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

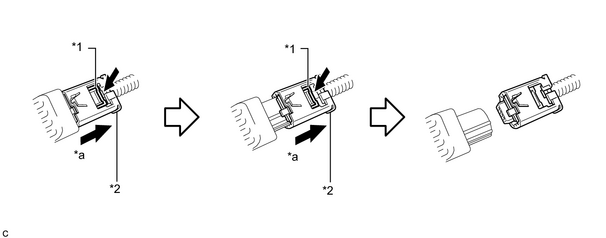

(1) Maintenir le verrouillage de boîtier blanc enfoncé et faire glisser le manchon de verrouillage du connecteur extérieur jaune.

Texte du schéma

*1

Verrouillage de boîtier

*2

Manchon de verrouillage du connecteur extérieur

*a

Faire coulisser

-

-

(2) Maintenir à nouveau le verrouillage de boîtier blanc enfoncé et faire glisser le manchon de verrouillage du connecteur extérieur jaune pour débrancher le connecteur.

(d) Déposer le boulon et le capteur d'airbag latéral de porte.

REMARQUE:

Desserrer le boulon tout en maintenant le capteur d'airbag latéral de porte car la goupille (butée) du capteur d'airbag latéral de porte est fragile.
