Toyota Yaris Revue Technique: Repose

REPOSE

ATTENTION:

Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS .

CONSEIL:

La procédure décrite ci-dessous se rapporte au côté droit. Sauf spécification contraire, utiliser la même procédure pour le côté droit que pour le côté gauche.

1. REPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE

(a) S'assurer que le contacteur d'allumage est en position OFF.

(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Engager le guide et reposer le capteur d'airbag à l'aide du boulon.

Torque:

9,0 N·m {92 kgf·cm, 80in·lbf}

REMARQUE:

  • Si le capteur d'airbag latéral de porte a subi une chute ou si le boîtier ou le connecteur présentent des fissures, des entailles ou d'autres défauts, le remplacer par un élément neuf.
  • Lors de la repose du capteur d'airbag latéral de porte, veiller à ce que le câblage SRS ne gêne pas ou ne soit pas pincé entre d'autres pièces.
  • S'assurer que la goupille (butée) est correctement insérée dans l'orifice de corps.
  • Serrer le boulon tout en maintenant le capteur d'airbag latéral de porte car la goupille (butée) du capteur d'airbag latéral de porte est fragile.

(d) Brancher le connecteur sur le capteur d'airbag latéral de porte.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

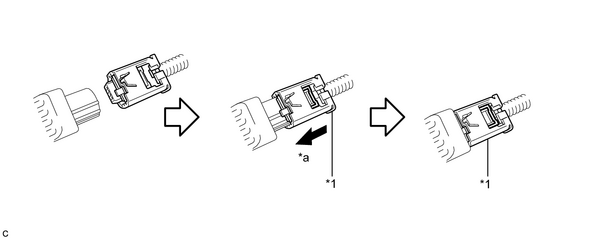

(1) Brancher le connecteur comme indiqué sur le schéma (lors du verrouillage, s'assurer que le manchon de verrouillage du connecteur extérieur reprend sa position d'origine et qu'un déclic se fait entendre).

Texte du schéma

*1

Manchon de verrouillage du connecteur extérieur

-

-

*a

Faire coulisser

-

-

CONSEIL:

Lorsqu'il est connecté, le manchon de verrouillage du connecteur extérieur coulissera. Veiller à ne pas maintenir le manchon de verrouillage de connecteur extérieur pendant le branchement, car cela pourrait entraîner un mauvais raccord.

(e) S'assurer de l'absence de jeu dans les pièces de pose du capteur d'airbag latéral de porte.

2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT (pour 5 portes)

3. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT (pour 3 portes)

4. REPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

5. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}

6. VERIFIER LE TEMOIN SRS

7. VERIFIER LE FONCTIONNEMENT DES VITRES ELECTRIQUES
