DESCRIPTION DU SYSTEME

1. GENERALITES

(a) Le système de classification d'occupant passager avant évalue si le siège passager avant est occupé par un adulte ou un enfant (avec siège pour enfant) ou inoccupé, en fonction de la charge qui se trouve sur le siège passager avant et si la ceinture de sécurité est bouclée. De ce fait, au moment opportun, ce système réduit le déploiement de l'airbag du passager avant, de l'airbag latéral côté passager avant et du prétensionneur de ceinture de sécurité côté passager avant. De plus, le système informe le conducteur du résultat de l'estimation par le biais de l'indicateur ON/OFF de l'airbag.

2. PIECES CONSTITUTIVES PRINCIPALES

Pièce constitutive

Description

Capteur de classification d'occupant

Tension de sortie pour ECU de classification d'occupant en fonction de la charge appliquée au capteur

ECU de classification d'occupant

Surveille de manière constante le poids de la charge du siège passager avant et estime la condition d'occupation en fonction de signaux des capteurs de classification d'occupant et du contacteur de boucle de ceinture

Témoin ON/OFF d'airbag

Le témoin ON d'airbag s'allume quand l'airbag du passager avant et l'airbag latéral côté passager avant sont activés. Le témoin OFF d'airbag s'allume quand l'airbag du passager avant et l'airbag latéral côté passager avant sont activés.

Contacteur de boucle de ceinture de sécurité

Détecte si la ceinture de sécurité est bouclée et émet des signaux appropriés à l'ECU de classification d'occupant.

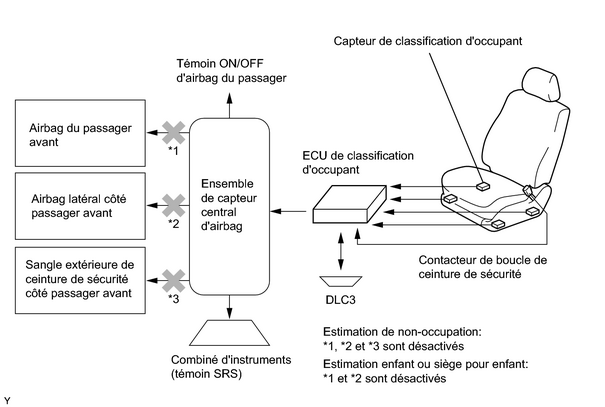

    Schema Du Systeme
