Depose

DEPOSE

1. DEPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

2. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (pour côté conducteur)

(a) Déposer les 3 vis et l'ensemble de contacteur principal de lève-vitre électrique.

3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE (pour côté passager avant)

(a) Libérer les 2 griffes pour déposer l'ensemble de contacteur de commande de porte.

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (pour côté conducteur)

(a) Vérifier la résistance. (avec vitre électrique arrière)

Texte du schéma

Pièce constitutive sans faisceau de câbles branché

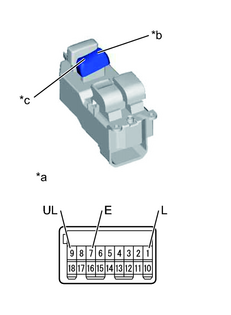

(Ensemble de contacteur principal de lève-vitre électrique)

VERROUILLER

DEVERROUILLER

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
2 (L) - 1 (E)	VERROUILLER	En dessous de 1 Ω
2 (L) - 1 (E)	OFF	10 kΩ minimum
9 (UL) - 1 (E)	DEVERROUILLER	En dessous de 1 Ω
9 (UL) - 1 (E)	OFF	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur principal de lève-vitre électrique.

(b) Vérifier la résistance. (sans vitre électrique arrière)

Texte du schéma

Pièce constitutive sans faisceau de câbles branché

(Ensemble de contacteur principal de lève-vitre électrique)

VERROUILLER

DEVERROUILLER

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
1 (L) - 7 (E)	VERROUILLER	En dessous de 1 Ω
1 (L) - 7 (E)	OFF	10 kΩ minimum
9 (UL) - 7 (E)	DEVERROUILLER	En dessous de 1 Ω
9 (UL) - 7 (E)	OFF	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble du contacteur principal de lève-vitre électrique.

2. VERIFIER L'ENSEMBLE DE CONTACTEUR DE COMMANDE DE PORTE (pour côté passager avant)

(a) Vérifier la résistance.

Texte du schéma

Pièce constitutive sans faisceau de câbles branché

(ensemble de contacteur de commande de porte)

VERROUILLER

DEVERROUILLER

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
4 (L) - 3 (E)	VERROUILLER	En dessous de 1 Ω
4 (L) - 3 (E)	OFF	10 kΩ minimum
2 (UL) - 3 (E)	DEVERROUILLER	En dessous de 1 Ω
2 (UL) - 3 (E)	OFF	10 kΩ minimum

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de commande de porte.
