Depose

DEPOSE

1. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE

2. DEPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

3. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (avec vitres électriques)

(a) Déposer les 3 vis et l'ensemble de contacteur principal de lève-vitre électrique.

4. DEPOSER LE CONTACTEUR DE VERROUILLAGE CENTRALISE DES PORTES

(a) pour côté passager avant avec vitre électrique:

A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le contacteur de commande de porte.

(b) Sans vitres électriques:

A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes et déposer le contacteur de commande de porte.

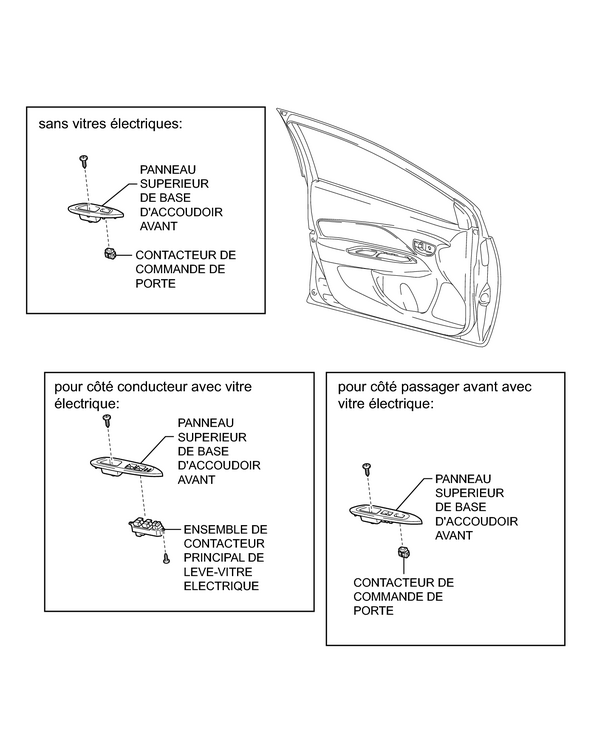

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

Verification

VERIFICATION

1. VERIFIER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE

(a) Vérifier la résistance du contacteur de commande de porte.

(1) A l'aide d'un ohmmètre, mesurer la résistance et vérifier les résultats en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

1 - 2

VERROUILLER

En dessous de 1 Ω

1 - 2

OFF

10 kΩ minimum

1 - 9

OFF

10 kΩ minimum

1 - 9

DEVERROUILLER

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur principal de lève-vitre électrique.

2. VERIFIER LE CONTACTEUR DE VERROUILLAGE CENTRALISE DES PORTES

(a) Vérifier la résistance du contacteur de commande de porte.

(1) A l'aide d'un ohmmètre, mesurer la résistance et vérifier les résultats en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

3 - 4

VERROUILLER

En dessous de 1 Ω

3 - 4

OFF

10 kΩ minimum

2 - 4

OFF

10 kΩ minimum

2 - 4

DEVERROUILLER

En dessous de 1 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de commande de porte.

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (avec vitres électriques)

(a) Reposer l'ensemble de contacteur principal de lève-vitre électrique avec les 3 vis.

2. REPOSER LE CONTACTEUR DE VERROUILLAGE CENTRALISE DES PORTES

(a) pour côté passager avant avec vitre électrique:

Engager les 2 griffes et reposer le contacteur de commande de porte.

(b) Sans vitres électriques:

Engager les 2 griffes et reposer le contacteur de commande de porte.

3. REPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

4. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}
