Toyota Yaris Revue Technique: Le signal sonore d'avertissement d'oubli de clé ne retentit pas

DESCRIPTION

Le signal sonore d'oubli de clé retentit lorsque la porte du conducteur est ouverte au moment où le contacteur d'allumage est en position LOCK ou ACC. Le signal sonore d'avertissement d'oubli de clé est activé lorsque l'ECU de carrosserie principale envoie un signal de contacteur de clé et un signal de contacteur d'éclairage d'accueil côté conducteur au combiné d'instruments.

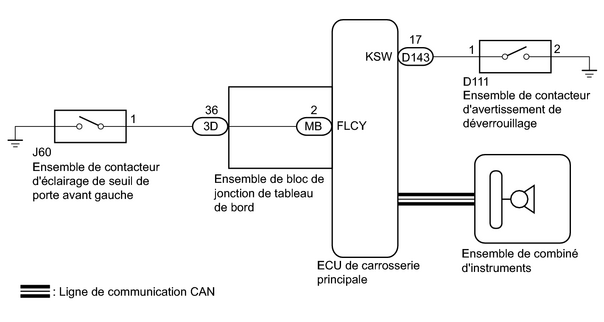

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

CONSEIL:

Certaines fonctions du système d'avertissement d'oubli de clé utilisant le système de communication CAN, confirmer en premier qu'il n'y a aucun défaut de fonctionnement à ce niveau en vérifiant les fonctions de communication CAN conformément à la section "Comment utiliser la recherche de pannes". Effectuer ensuite la recherche de pannes selon la procédure suivante.

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (FL DOOR COURTESY)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) En fonction de l'affichage du Techstream, relever la Data List.

Carrosserie principale

Affichage du tester	Objet de la mesure/Plage	Condition normale	Note de diagnostic
FL Door Courtesy	Signal du contacteur d'éclairage de seuil de porte avant gauche / ON ou OFF	ON: Porte avant gauche fermée OFF: Porte avant gauche ouverte	-

OK:

L'écran affiche les changements lorsque le contacteur d'avertissement de déverrouillage est actionné, comme indiqué dans le tableau.

INCORRECT

PASSER AU SYSTEME D'ECLAIRAGE (CIRCUIT DU CONTACTEUR D'ECLAIRAGE D'ACCUEIL DE PORTE)

OK

2.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (KEY UNLOCK WARNING SW)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) En fonction de l'affichage du Techstream, relever la Data List.

Carrosserie principale

Affichage du tester	Objet de la mesure/Plage	Condition normale	Note de diagnostic
Key Unlock Warning SW	Signal du contacteur d'avertissement de déverrouillage / OFF ou ON	OFF: La clé de contact n'est pas introduite ON: La clé de contact est introduite	-

OK:

L'écran affiche les changements lorsque le contacteur d'avertissement de déverrouillage est actionné, comme indiqué dans le tableau.

INCORRECT

PASSER AU POINT 4

OK

3.	VERIFIER L'ENSEMBLE DE COMBINE D'INSTRUMENTS (FONCTIONNEMENT DU SIGNAL SONORE)

(a) Retirer la clé du barillet, mettre le contacteur de commande d'éclairage sur l'ensemble d'inverseur feux de route/croisement en position TAIL et ouvrir la porte du conducteur.

OK:

Le signal sonore d'avertissement d'oubli des feux retentit.

CONSEIL:

Le système d'avertissement d'oubli de clé fait retentir le signal sonore intégré au combiné d'instruments pour les avertissements d'oubli de clé. Ce signal sonore est également utilisé pour le système d'avertissement d'oubli des feux. Par conséquent, vérifier le fonctionnement de l'avertisseur sonore de combiné d'instruments en contrôlant s'il retentit lorsque l'éclairage est toujours allumé.

INCORRECT

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE

4.	VERIFIER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE

(a) Vérifier l'ensemble de contacteur d'avertissement de déverrouillage .

INCORRECT

REMPLACER L'ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE

OK

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CARROSSERIE PRINCIPALE - ENSEMBLE DE CONTACTEUR D'AVERTISSEMENT DE DEVERROUILLAGE)

(a) Débrancher les connecteurs D111 de contacteur d'avertissement de déverrouillage et D143 d'ECU de carrosserie principale.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
D111-1 - D143-17 (KSW)	En permanence	En dessous de 1 Ω
D111-2 - Masse de carrosserie	En permanence	En dessous de 1 Ω
D111-1 - Masse de carrosserie	En permanence	10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE
