DESCRIPTION
Objet de la détection |
Symptôme |
Organe incriminé |
---|---|---|
Mode d'arrêt de communication de l'ECU de combiné d'instruments |
Une des conditions suivantes est remplie:
|
|

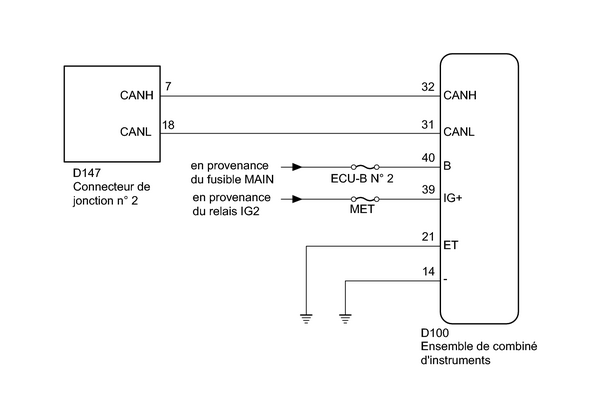

SCHEMA DE CABLAGE
PROCEDURE DE VERIFICATION
REMARQUE:
CONSEIL:
PROCEDURE
1. |
RECHERCHER UNE EVENTUELLE COUPURE DANS LE CABLE DE BUS CAN (CABLE PRINCIPAL D'ENSEMBLE DE COMBINE D'INSTRUMENTS) |
(a) Débrancher le connecteur D100 de l'ensemble de combiné d'instruments. (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
INCORRECT |
REPARER OU REMPLACER LE CABLE PRINCIPAL OU LE CONNECTEUR DE BUS CAN (CABLE PRINCIPAL D'ENSEMBLE DE COMBINE D'INSTRUMENTS) |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
INCORRECT |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE) |
OK |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
