DESCRIPTION

Objet de la détection

Symptôme

Organe incriminé

Mode d'arrêt de communication de l'amplificateur de climatisation

  • "Air Conditioner" non affiché sur l'écran "Communication Bus Check" du Techstream
  • S'applique au "Mode d'arrêt de communication de l'amplificateur de climatisation" dans le "Tableau de combinaison des DTC"
  • Circuit d'alimentation électrique de l'amplificateur de climatisation
  • Câble secondaire ou connecteur de l'amplificateur de climatisation
  • Amplificateur de climatisation

CONSEIL:

Pour les véhicules équipés de la climatisation.

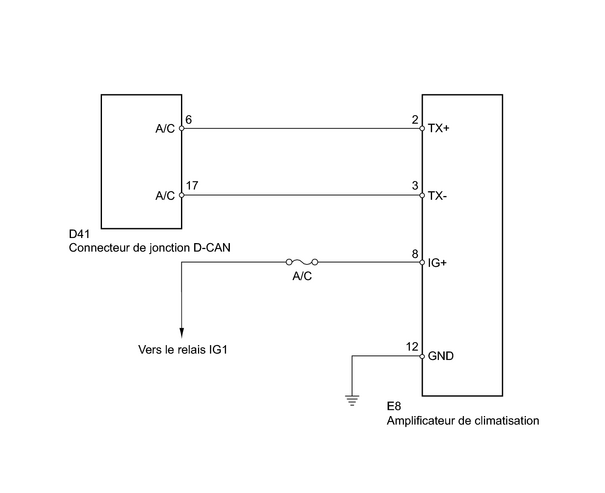

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

REMARQUE:

  • Mettre le contacteur d'allumage en position OFF avant de mesurer les résistances des câbles principal et secondaire CAN.
  • Après avoir mis le contacteur d'allumage en position OFF, s'assurer que le système d'avertissement d'oubli de clé et le système d'avertissement d'oubli des feux ne sont pas activés.
  • Avant de mesurer la résistance, laisser le véhicule au repos pendant au moins 1 minute et ne pas actionner le contacteur d'allumage, aucun autre contacteur ni aucune porte. Si la vérification des connecteurs nécessite l'ouverture des portes, les ouvrir et les laisser ouvertes.
  • Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.

CONSEIL:

  • Actionner le contacteur d'allumage, un autre contacteur ou une porte déclenche la mise en communication de l'ECU et du capteur correspondant avec le CAN, ce qui entraîne une variation de la résistance.

PROCEDURE

1.

VERIFIER SI LA LIGNE BUS CAN N'EST PAS DEBRANCHEE (CABLE SECONDAIRE DE L'AMPLIFICATEUR DE CLIMATISATION)

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le connecteur E8 de l'amplificateur de climatisation.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Position du contacteur

Condition spécifiée

E8-2 (TX+) - E8-3 (TX-)

Contacteur d'allumage en position OFF

54 à 69 Ω

Texte du schéma

*a

Vue arrière du connecteur de faisceau de câbles

(vers l'amplificateur de climatisation)

INCORRECT

REPARER OU REMPLACER LE CABLE SECONDAIRE CAN BRANCHE SUR L'AMPLIFICATEUR DE CLIMATISATION (CAN-H, CAN-L)

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (IG+, GND)

(a) Débrancher le connecteur E8 de l'amplificateur de climatisation.

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

E8-12 (GND) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Position du contacteur

Condition spécifiée

E8-8 (IG+) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

Texte du schéma

*a

Vue arrière du connecteur de faisceau de câbles

(vers l'amplificateur de climatisation)

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

REMPLACER L'AMPLIFICATEUR DE CLIMATISATION
