DESCRIPTION

Si l'ECU de détection de pression des pneus détecte un problème, le témoin de faible pression des pneus clignote (s'allume après 1 minute de clignotement) et le contrôle de pression des pneus est simultanément annulé. A ce stade, l'ECU enregistre un DTC en mémoire.

Brancher les bornes TC et CG du DLC3 pour faire clignoter le témoin de faible pression des pneus et émettre le DTC.

L'ECU de détection de pression des pneus et du récepteur de détection de pression des pneus, l'envoie un signal de demande d'allumage du témoin à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) via une ligne directe. L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) envoie ensuite le signal à l'ensemble de combiné d'instruments via le système de communication CAN.

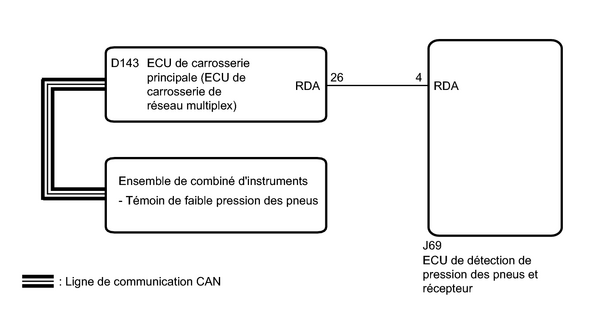

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

REMARQUE:

  • Lors du remplacement de l'ECU de détection pression des pneus, relever les ID d'émetteur mémorisés dans l'ancienne ECU à l'aide du Techstream et en prendre note avant la dépose.
  • Il est nécessaire de procéder à une initialisation après l'enregistrement des ID d'émetteur dans l'ECU de détection de pression des pneus après avoir remplacé l'ECU.
  • En cas de remplacement de l'ECU de détection de pression des pneus et du récepteur situés sur les véhicules équipés du système de verrouillage centralisé des portes à distance, veiller à procéder à l'enregistrement d'un code de reconnaissance pour enregistrer les ID d'émetteur après le remplacement de l'ECU .

PROCEDURE

1.

VERIFIER LES DTC (SYSTEME DE COMMUNICATION CAN)

(a) Vérifier si un DTC du système de communication CAN est émis .

Résultat

Résultat

Passer au point

Les DTC ne sont pas émis

A

Les DTC sont émis

B

B

PASSER AU SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER L'EMISSION DE DTC (B1247)

(a) Supprimer les DTC .

(b) Mettre le contacteur d'allumage en position OFF.

(c) Mettre le contacteur d'allumage en position ON.

(d) Vérifier les DTC .

OK:

Le DTC B1247 n'est pas émis.

INCORRECT

PASSER AU DTC (B1247)

OK

3.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (INDICAT. TIRE PRESSURE WARNING SYSTEM)

(a) Mettre le contacteur d'allumage en position OFF.

(b) Brancher le Techstream sur le DLC3.

(c) Mettre le contacteur d'allumage en position ON.

(d) Allumer le Techstream.

(e) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(f) Vérifier l'état du témoin de faible pression des pneus à l'aide du Techstream.

Combiné d'instruments

Affichage du tester

Elément testé

Plage de commande

Note de diagnostic

Indicat. Tire Pressure Warning System

Témoin de faible pression des pneus

Témoin de faible pression des pneus éteint ou allumé

S'assurer que le véhicule est à l'arrêt et que le moteur tourne au ralenti

OK:

Le témoin de pression de pneus s'allume et s'éteint selon le fonctionnement du Techstream.

INCORRECT

PASSER AU SYSTEME DES COMPTEURS ET DES JAUGES

OK

REMPLACER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR

    Circuit d'alimentation électrique ECU

    Circuit des bornes TC et CG
