REGLAGE

1. REGLER LE SELECTEUR DE COMMANDE DE BOITE DE VITESSES PAR CABLE

(a) Déposer l'ensemble de boîtier de console .

(b) Déposer l'agrafe et débrancher le câble de commande de sélection de l'ensemble de levier de changement de vitesse.

(c) Régler la longueur du câble de commande de sélection.

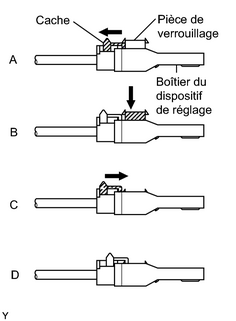

(1) Faire glisser le couvercle du boîtier de dispositif de réglage dans le sens indiqué sur le schéma (schéma A).

(2) A la main, tirer doucement la tige de câble vers l'arrière du véhicule pour tendre le câble.

(3) Enfoncer la pièce de verrouillage dans le boîtier du dispositif de réglage et la verrouiller (schéma B).

(4) Faire glisser le couvercle dans le sens indiqué sur le schéma (schéma C).

REMARQUE:

Faire glisser le couvercle par la partie en saillie de la pièce de verrouillage (schéma D).

(d) Reposer l'agrafe sur l'ensemble de levier de changement de vitesse.

(e) Reposer l'ensemble de boîtier de console .
