Toyota Yaris Revue Technique: Capteur De Vitesse (pour Berlines)

Toyota Yaris Revue Technique / U340e Boite De Vitesses Automatique / Boite-pont: Capteur De Vitesse (pour Berlines)

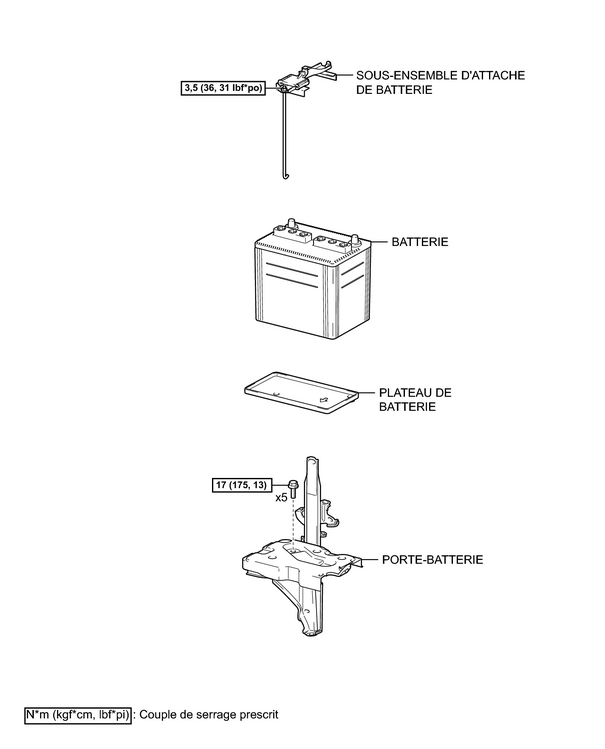

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

SCHEMA

Depose

DEPOSE

1. DEPOSER LA BATTERIE

2. DEPOSER LE PLATEAU DE BATTERIE

3. DEPOSER LE PORTE-BATTERIE

4. DEPOSER LE CAPTEUR DE VITESSE

(a) Débrancher le connecteur du capteur de vitesse.

(b) Déposer le boulon et le capteur de vitesse de la boîte-pont.

(c) Déposer le joint torique du capteur de vitesse.

5. DEPOSER LE CAPTEUR DE COMPTEUR DE VITESSE

(a) Débrancher le connecteur du capteur de compteur de vitesse.

(b) Déposer le boulon et le capteur de compteur de vitesse de la boîte-pont.

(c) Déposer l'agrafe et le pignon mené de compteur de vitesse du capteur de compteur de vitesse.

(d) Déposer le joint torique du capteur de compteur de vitesse.

Verification

VERIFICATION

1. VERIFIER LE CAPTEUR DE VITESSE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

1 - 2

20°C (68°F)

560 à 680 Ω

Si le résultat n'est pas conforme aux spécifications, remplacer le capteur de vitesse.

2. VERIFIER LE CAPTEUR DU COMPTEUR DE VITESSE

(a) Brancher le câble positif (+) de la batterie sur la borne 1 et le câble négatif (-) sur la borne 2.

(b) Brancher le câble positif (+) du tester à la borne 3 et le câble négatif (-) à la borne 2.

(c) Faire tourner l'arbre.

(d) S'assurer que la tension de sortie entre les bornes 2 et 3 varie entre 0 V et 11 V.

CONSEIL:

La tension doit changer plus de 4 fois par révolution de l'arbre du capteur de compteur de vitesse.

Si le fonctionnement n'est pas conforme aux spécifications, remplacer le capteur de compteur de vitesse.

Repose

REPOSE

1. REPOSER LE CAPTEUR DE VITESSE

(a) Enduire d'ATF un joint torique neuf puis le poser sur le capteur de vitesse.

(b) Reposer le capteur de vitesse sur la boîte-pont à l'aide du boulon.

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}

(c) Brancher le connecteur du capteur de vitesse.

2. REPOSER LE CAPTEUR DE COMPTEUR DE VITESSE

(a) Enduire d'ATF un joint torique neuf et le poser sur le capteur de compteur de vitesse.

(b) Reposer le pignon mené de compteur de vitesse sur le capteur de compteur de vitesse avec l'agrafe.

(c) Reposer le capteur de compteur de vitesse sur la boîte-pont à l'aide du boulon.

Torque:

7,0 N·m {71 kgf·cm, 62in·lbf}

(d) Brancher le connecteur du capteur de compteur de vitesse.

3. REPOSER LE PORTE-BATTERIE

4. REPOSER LE PLATEAU DE BATTERIE

5. REPOSER LA BATTERIE
