VERIFICATION

1. VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE S1

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition spécifiée

Connecteur de l'électrovanne (S1) - Corps de l'électrovanne (S1)

11 à 15 Ω à 20°C (68°F)

(b) Brancher le câble positif (+) de la batterie sur la borne du connecteur de l'électrovanne et le câble négatif (-) sur le corps de l'électrovanne puis vérifier le fonctionnement de l'électrovanne.

REMARQUE:

Lors de l'utilisation de la batterie au cours de la vérification, ne pas rapprocher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter tout risque de court-circuit.

OK:

L'électrovanne émet un bruit de fonctionnement.

2. VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE S2

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition spécifiée

Connecteur de l'électrovanne (S2) - Corps de l'électrovanne (S2)

11 à 15 Ω à 20°C (68°F)

(b) Brancher le câble positif (+) de la batterie sur la borne du connecteur de l'électrovanne et le câble négatif (-) sur le corps de l'électrovanne puis vérifier le fonctionnement de l'électrovanne.

REMARQUE:

Lors de l'utilisation de la batterie au cours de la vérification, ne pas rapprocher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter tout risque de court-circuit.

OK:

L'électrovanne émet un bruit de fonctionnement.

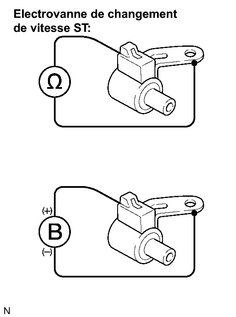

3. VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE ST

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition spécifiée

Connecteur de l'électrovanne (ST) - Corps de l'électrovanne (ST)

11 à 15 Ω à 20°C (68°F)

(b) Brancher le câble positif (+) de la batterie sur la borne du connecteur de l'électrovanne et le câble négatif (-) sur le corps de l'électrovanne puis vérifier le fonctionnement de l'électrovanne.

REMARQUE:

Lors de l'utilisation de la batterie au cours de la vérification, ne pas rapprocher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter tout risque de court-circuit.

OK:

L'électrovanne émet un bruit de fonctionnement.

4. VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE SLT

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition spécifiée

1 - 2

5,0 à 5,6 Ω à 20°C (68°F)

(b) Brancher le câble positif (+) de la batterie avec une ampoule de 21 W sur la borne 2 et le câble négatif (-) de la batterie sur la borne 1 du connecteur de l'électrovanne puis vérifier le fonctionnement de l'électrovanne.

REMARQUE:

Lors de l'utilisation de la batterie au cours de la vérification, ne pas rapprocher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter tout risque de court-circuit.

OK:

L'électrovanne émet un bruit de fonctionnement.

5. VERIFIER L'ELECTROVANNE DE CHANGEMENT DE VITESSE SLU

(a) Mesurer la résistance.

Résistance standard:

Branchement du tester

Condition spécifiée

1 - 2

5,0 à 5,6 Ω à 20°C (68°F)

(b) Brancher le câble positif (+) de la batterie avec une ampoule de 21 W sur la borne 2 et le câble négatif (-) de la batterie sur la borne 1 du connecteur de l'électrovanne puis vérifier le fonctionnement de l'électrovanne.

REMARQUE:

Lors de l'utilisation de la batterie au cours de la vérification, ne pas rapprocher les sondes positive et négative du tester trop près l'une de l'autre afin d'éviter tout risque de court-circuit.

OK:

L'électrovanne émet un bruit de fonctionnement.
