Toyota Yaris Revue Technique: Pare-chocs Arriere (pour Berlines)

Pieces Constitutives

PIECES CONSTITUTIVES

SCHEMA

SCHEMA

Depose

DEPOSE

1. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) A l'aide d'un extracteur d'agrafes, déposer les 3 agrafes et le joint latéral de pare-chocs arrière.

2. DEPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. DEPOSER LE BOUCLIER DE PARE-CHOCS ARRIERE

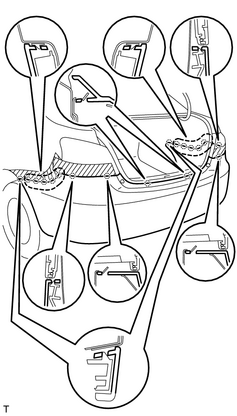

(a) Appliquer du ruban adhésif de protection comme indiqué sur le schéma.

(b) A l'aide d'un extracteur d'agrafes, déposer les 2 agrafes.

(c) Déposer les 2 boulons et les 2 vis.

(d) Introduire un tournevis dans la portion A comme indiqué sur le schéma, ensuite soulever le bouclier de pare-chocs arrière et libérer les 2 griffes.

(e) Libérer les 16 griffes et déposer le bouclier de pare-chocs arrière.

4. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) A l'aide d'un extracteur d'agrafes, déposer l'agrafe.

(b) Déposer la vis.

(c) Libérer les 3 griffes et déposer le dispositif de retenue latéral du pare-chocs arrière.

5. DEPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. DEPOSER LE SUPPORT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Déposer la vis.

(b) Libérer les 2 griffes et déposer le support latéral du pare-chocs arrière.

7. DEPOSER LE SUPPORT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. DEPOSER LE RENFORT DE PARE-CHOCS ARRIERE

(a) Déposer les 4 écrous puis le renfort de pare-chocs arrière.

9. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE

(a) Déposer les 3 boulons puis le bras de pare-chocs arrière.

10. DEPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

Repose

REPOSE

1. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE GAUCHE

(a) Reposer le bras de pare-chocs arrière avec les 3 boulons. Torque: 19 N·m {195 kgf·cm, 14ft·lbf}

2. REPOSER LE SOUS-ENSEMBLE DE BRAS DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

3. REPOSER LE RENFORT DE PARE-CHOCS ARRIERE

(a) Reposer le renfort de pare-chocs arrière avec les 4 écrous. Torque: 19 N·m {195 kgf·cm, 14ft·lbf}

4. REPOSER LE SUPPORT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Engager les 2 griffes et reposer le support latéral de pare-chocs arrière.

(b) Serrer la vis.

5. REPOSER LE SUPPORT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

6. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Engager les 3 griffes et reposer le dispositif de retenue latéral de pare-chocs arrière.

(b) Serrer la vis.

(c) Reposer l'agrafe.

7. REPOSER LE DISPOSITIF DE RETENUE LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.

8. REPOSER LE BOUCLIER DE PARE-CHOCS ARRIERE

(a) Engager les 18 griffes et poser le bouclier de pare-chocs arrière.

(b) Serrer les 2 boulons et les 2 vis.

(c) Reposer les 2 agrafes.

(d) Déposer le ruban adhésif de protection.

9. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE GAUCHE

(a) Reposer le joint latéral de pare-chocs arrière avec les 3 agrafes.

10. REPOSER LE JOINT LATERAL DE PARE-CHOCS ARRIERE DROIT

CONSEIL:

Procéder de la même manière que pour le côté gauche.
