Toyota Yaris Revue Technique: Depose

DEPOSE

1. DEPOSER L'ENSEMBLE DE PLAQUE DE COFFRE

2. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour côté conducteur)

3. DEPOSER L'ENSEMBLE DE SIEGE AVANT (pour côté passager avant)

4. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour type à siège séparable 60/40 côté gauche)

5. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour type à siège séparable 60/40 côté droit)

6. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

7. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE

8. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

9. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT DROIT

10. DEPOSER LE PANNEAU D'HABILLAGE LATERAL D'AUVENT GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

11. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE

12. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit.

13. DEPOSER LA PLAQUE DE FINITION DE PLANCHER ARRIERE

14. DETACHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE DE TYPE A 3 POINTS

CONSEIL:

Procéder de la même manière que pour le côté droit .

15. DETACHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE

(a) Détacher le bourrelet d'habillage d'ouverture de porte arrière.

16. DEPOSER L'ENSEMBLE DE PLAFONNIER N° 2

17. DEPOSER L'ENSEMBLE DE PANNEAU LATERAL D'HABILLAGE DE COFFRE GAUCHE

CONSEIL:

Procéder de la même manière que pour le côté droit .

18. DEPOSER LE CACHE DE CRIC

19. DEPOSER L'ENSEMBLE DE CRIC

20. DEPOSER LE CROCHET DE MOQUETTE N° 2

CONSEIL:

Procéder de la même manière pour les deux côtés.

(a) Faire tourner le crochet de moquette n° 2 à 90° dans le sens indiqué par la flèche sur le schéma, libérer le crochet et déposer le crochet de moquette n° 2.

21. DEPOSER L'ENSEMBLE DE TAPIS DE SOL AVANT

(a) Libérer les 6 attaches.

(b) Déposer l'agrafe et l'ensemble de moquette avant.

22. DEPOSER LE SOUS-ENSEMBLE DE LEVIER D'OUVERTURE DE TRAPPE A CARBURANT

(a) Déposer le boulon.

(b) Libérer le guide et détacher le sous-ensemble de levier d'ouverture de trappe à carburant dans le sens indiqué par la flèche comme indiqué sur le schéma.

(c) Débrancher le guide et détacher le sous-ensemble de câble de commande de verrouillage de la trappe à carburant.

23. DEPOSER LE SOUS-ENSEMBLE DE CABLE DE COMMANDE DE VERROUILLAGE DE LA TRAPPE A CARBURANT

(a) Débrancher les 2 griffes et détacher le sous-ensemble de câble de commande de verrouillage de la trappe à carburant.

(b) Libérer les 4 attaches et déposer le sous-ensemble de câble de commande de verrouillage de trappe à carburant comme indiqué sur le schéma.

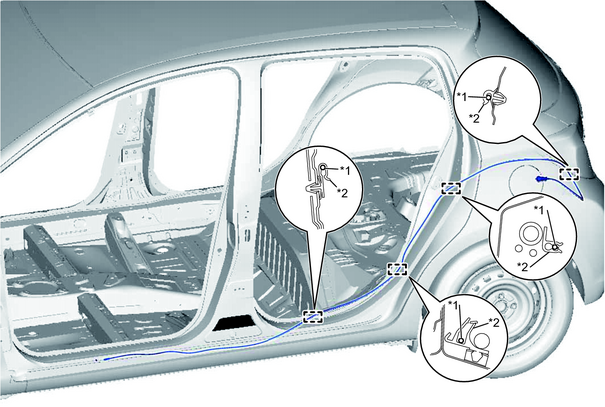

Texte du schéma

*1

Sous-ensemble de câble de commande de verrouillage de trappe à carburant

*2

Attache de faisceau de câbles

24. DEPOSER LE DISPOSITIF DE RETENUE DE VERROUILLAGE DE TRAPPE A CARBURANT

(a) Faire tourner le dispositif de retenue de verrouillage de trappe à carburant de 90° et libérer les 2 griffes A des 2 fentes, comme indiqué sur le schéma.

Texte du schéma

*1

Griffe A

*a

Fente

*b

Faire tourner

(b) Faire tourner le dispositif de retenue de verrouillage de trappe à carburant de 90° supplémentaires et le déposer en libérant les 2 griffes B des 2 fentes, comme indiqué sur le schéma.

Texte du schéma

*1

Griffe B

*a

Fente

*b

Faire tourner

    Ensemble De Cable De Commande De Verrouillage De Trappe A Carburant (pour Hatchback 5 Portes)
