Toyota Yaris Revue Technique: Remontage

REMONTAGE

1. REPOSER LE COUSSINET

(a) Reposer les 2 coussinets sur le panneau de porte.

2. REPOSER LE COUSSINET DE MAINTIEN DE PORTE AVANT

(a) Reposer le coussinet de maintien de porte avant avec le boulon.

Torque:

8,0 N·m {82 kgf·cm, 71in·lbf}

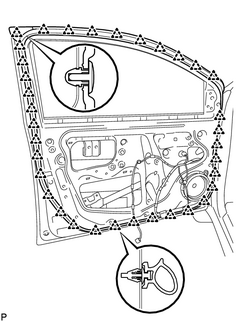

3. REPOSER LE BOURRELET DE PORTE AVANT

(a) Engager les 35 agrafes et reposer le bourrelet de porte avant.

4. REPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

(a) Enduire de graisse MP les zones coulissantes du tirant de porte.

(b) Reposer le tirant de porte avant sur le panneau de porte avec les 2 boulons.

Torque:

5,5 N·m {56 kgf·cm, 49in·lbf}

(c) Appliquer du produit adhésif sur les filets du boulon.

REMARQUE:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(d) Reposer le tirant de porte avant sur le panneau de carrosserie avec le boulon.

Torque:

30 N·m {306 kgf·cm, 22ft·lbf}

5. REPOSER LA PROTECTION DE POIGNEE EXTERIEURE DE PORTE

(a) Faire glisser la protection de poignée extérieure de la porte pour la reposer.

6. REPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) A l'aide d'une clé à douille "TORX" T30, reposer l'armature de poignée extérieure avant avec la vis.

Torque:

4,0 N·m {41 kgf·cm, 35in·lbf}

7. REPOSER LA PLAQUETTE AVANT DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Engager les 2 griffes et reposer la plaquette avant de poignée extérieure de porte avant.

8. REPOSER LA PLAQUETTE ARRIERE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Engager les 2 griffes et reposer la plaquette arrière de poignée extérieure de porte avant.

9. REPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) Tout en poussant la poignée extérieure de porte avant dans le sens des flèches indiquées sur le schéma, reposer la poignée extérieure de porte avant.

10. REPOSER LA SERRURE DE PORTE AVANT

REMARQUE:

  • En cas de réutilisation d'une serrure de porte avant qui a été déposée, remplacer la garniture de la pièce de branchement par un élément neuf.
  • S'assurer qu'aucune trace de graisse ou de saleté n'adhère à la surface de la garniture dans la pièce de branchement.

(a) Enduire de graisse MP les zones de coulissement et de rotation de la serrure de porte avant.

(b) Brancher le câble de commande à distance de verrouillage de porte avant et le câble de verrouillage intérieur de porte avant.

(c) Engager les 5 griffes et fermer le cache.

(d) Introduire la tige d'ouverture de serrure dans la serrure de porte avant puis l'installer sur le panneau de porte.

REMARQUE:

S'assurer que la tringle de poignée extérieure est bien engagée sur la serrure de porte.

(e) Appliquer du produit adhésif sur les filets des vis.

REMARQUE:

Produit adhésif 1324, Three Bond 1324 d'origine Toyota ou produit équivalent

(f) A l'aide d'une clé à douille "TORX" T30, reposer la serrure de porte avant avec les 3 vis.

Torque:

5,0 N·m {51 kgf·cm, 44in·lbf}

11. REPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT

(a) A l'aide d'une clé à douille "TORX" T30, reposer le cache avec le barillet de serrure de porte avant.

Torque:

4,0 N·m {41 kgf·cm, 35in·lbf}

CONSEIL:

Veiller à bien introduire la tige de barillet de serrure de porte.

(b) Reposer le bouchon d'orifice.

12. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT

(a) Reposer le sous-ensemble d'encadrement inférieur avant de porte avant avec le boulon.

Torque:

6,2 N·m {63 kgf·cm, 54in·lbf}

13. REPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT

(a) Reposer le sous-ensemble d'encadrement inférieur arrière de porte avant avec le boulon.

Torque:

6,2 N·m {63 kgf·cm, 54in·lbf}

14. REPOSER LE COULISSEAU DE VITRE DE PORTE AVANT

(a) Reposer le coulisseau de vitre de porte avant puis engager l'agrafe.

15. REPOSER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE AVANT (avec vitre électrique)

(a) Enduire de graisse MP les zones coulissantes et rotatives du moteur de lève-vitre.

(b) A l'aide d'une clé à douille "TORX" T25, reposer l'ensemble de moteur de lève-vitre électrique avant avec les 3 vis.

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}

16. REPOSER LE SOUS-ENSEMBLE DE LEVE-VITRE DE PORTE AVANT

(a) Enduire de graisse MP les zones de coulissement et de rotation du lève-vitre de porte avant.

REMARQUE:

Ne pas enduire de graisse le ressort du lève-vitre.

(b) Avec vitres électriques:

(1) Reposer le boulon A sans le serrer sur le lève-vitre de porte avant.

(2) Introduire le lève-vitre de porte avant dans le panneau de porte. Accrocher le lève-vitre de porte avant sur le panneau de porte à l'aide du boulon A.

REMARQUE:

Ne pas laisser tomber le lève-vitre, cela pourrait l'endommager.

(3) Reposer le lève-vitre de porte avant avec les 5 boulons et serrer le boulon A.

Torque:

8,0 N·m {82 kgf·cm, 71in·lbf}

(4) Brancher le connecteur.

(c) Sans vitres électriques:

(1) Visser le boulon A sans le serrer sur le lève-vitre de porte avant.

(2) Introduire le lève-vitre de porte avant dans le panneau de porte. Accrocher le lève-vitre de porte avant sur le panneau de porte à l'aide du boulon A.

REMARQUE:

Ne pas laisser tomber le lève-vitre, cela pourrait l'endommager.

(3) Reposer le lève-vitre de porte avant avec les 5 boulons et serrer le boulon A.

Torque:

8,0 N·m {82 kgf·cm, 71in·lbf}

(4) Brancher le connecteur.

17. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

(a) Introduire la vitre de porte dans le panneau de porte le long du coulisseau de vitre dans le sens indiqué par les flèches sur le schéma.

REMARQUE:

Ne pas endommager la vitre.

(b) Reposer la vitre de porte avant sur le lève-vitre de porte avant avec les 2 boulons.

Torque:

8,0 N·m {82 kgf·cm, 71in·lbf}

18. REPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

(a) Appliquer le ruban adhésif en butyle sur le panneau de porte puis poser un nouveau cache d'orifice de visite de porte avant comme indiqué sur le schéma

Caractéristiques:

Zone

Mesure

A

2,0 mm (0,079 po) minimum

B

6,0 mm (0,236 po) minimum

CONSEIL:

  • Lors de la repose du cache d'orifice de visite, faire sortir les tringles et les connecteurs par l'orifice de visite.
  • Veiller à ce que la surface ne soit pas plissée une fois le cache d'orifice de visite fixé.
  • Une fois le cache d'orifice de visite fixé, vérifier la qualité du joint.

19. REPOSER LE SUPPORT D'HABILLAGE DE PORTE AVANT

(a) Reposer le support d'habillage de porte avant avec les 2 vis.

20. REPOSER LA MOULURE DE CEINTURE DE PORTE AVANT

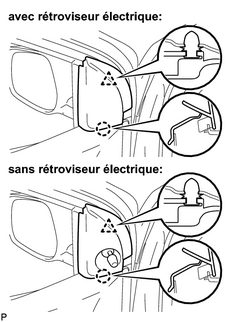

21. POSER L'ENSEMBLE DU RETROVISEUR EXTERIEUR

22. REPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1

23. REPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT

(a) Reposer le bourrelet intérieur de vitre de porte avant sur le panneau d'habillage.

24. REPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

(a) Engager les 4 griffes et reposer la poignée intérieure de porte avant.

25. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

(a) Avec vitres électriques:

(1) Brancher le câble de commande à distance de verrouillage de porte avant et le câble de verrouillage intérieur de porte avant.

(2) Engager les 9 agrafes et reposer le panneau d'habillage de porte avant.

(3) Reposer la vis.

(b) Sans vitres électriques:

(1) Brancher le câble de commande à distance de verrouillage de porte avant et le câble de verrouillage intérieur de porte avant.

(2) Engager les 9 agrafes et reposer le panneau d'habillage de porte avant.

(3) Serrer la vis.

26. REPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE LEVE-VITRE ELECTRIQUE (avec vitres électriques)

(a) Reposer le contacteur principal de lève-vitre électrique avec les 3 vis.

27. REPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE (avec vitres électriques)

(a) Engager les 2 griffes et reposer le contacteur de lève-vitre électrique.

28. REPOSER LE CONTACTEUR DE COMMANDE DE PORTE (avec verrouillage centralisé des portes)

(a) Engager les 2 griffes et reposer le contacteur de commande de porte.

29. REPOSER LE PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR AVANT

(a) pour côté conducteur avec vitre électrique:

(1) Brancher le connecteur.

(2) Engager les 7 griffes et les 2 agrafes puis reposer le panneau supérieur de base d'accoudoir avant.

(3) Reposer la vis.

(b) pour côté passager avant avec vitre électrique:

(1) Brancher le connecteur.

(2) Engager les 7 griffes et les 2 agrafes puis reposer le panneau supérieur de base d'accoudoir avant.

(3) Reposer la vis.

(c) Sans vitres électriques:

(1) Engager les 5 agrafes et les 2 agrafes puis reposer le panneau supérieur de base d'accoudoir avant.

(2) Reposer la vis.

30. REPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT

(a) Engager la griffe et l'agrafe et reposer le garnissage de support d'encadrement inférieur de porte avant.

31. REPOSER L'ENSEMBLE DE POIGNEE DE LEVE-VITRE DE PORTE AVANT (sans vitres électriques)

(a) Reposer la plaque de poignée de lève-vitre.

(b) Ouvrir toutes les vitres.

(c) Reposer la poignée de lève-vitre de porte avant avec l'agrafe à l'angle indiqué sur le schéma.

32. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

Torque:

5,4 N·m {55 kgf·cm, 48in·lbf}
