Depose

DEPOSE

1. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

2. DESSERRER LE CABLE DE FREIN DE STATIONNEMENT

3. DEPOSER LA ROUE ARRIERE

4. DEPOSER LE SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE

5. DEPOSER LE KIT DE MACHOIRES DE FREIN ARRIERE

6. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER AVANT N° 4

7. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE REGISTRE DE CACHE DE RESERVOIR A CARBURANT

8. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

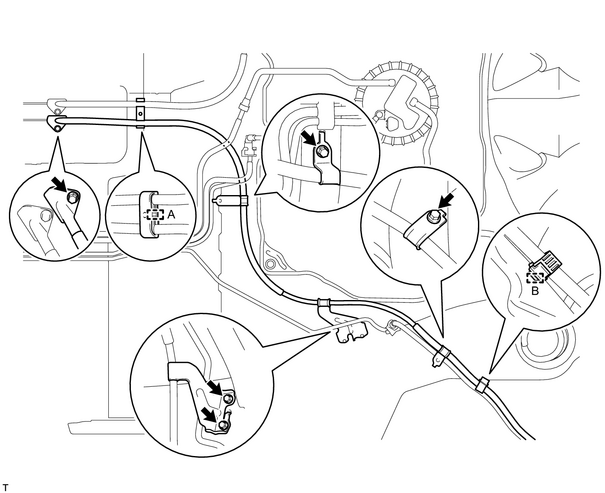

(a) Détacher l'ensemble de câble de frein de stationnement n° 3 du dispositif d'équilibrage de frein de stationnement. Texte du schéma *1 Dispositif d'équilibrage de frein de stationnement *2 Ensemble de câble de frein de stationnement n° 2 *3 Ensemble de câble de frein de stationnement n° 3

(b) Déposer l'attache de câble A de la carrosserie.

(c) Déposer les 5 boulons.

(d) Déposer l'attache de câble B de la poutre d'essieu arrière.

(e) Déposer le boulon et l'ensemble de câble de frein de stationnement n° 3 du plateau de frein.

9. DEPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

Pieces Constitutives

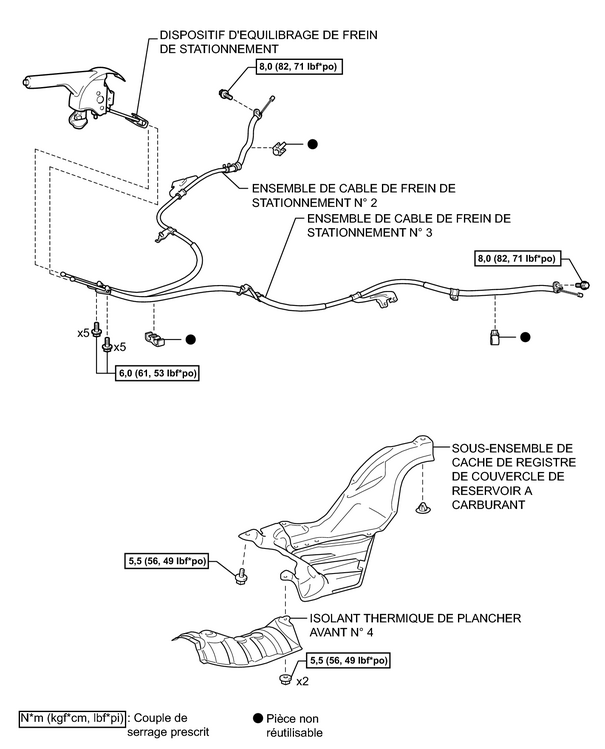

PIECES CONSTITUTIVES

SCHEMA

Repose

REPOSE

1. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3

(a) Reposer l'ensemble de câble de frein de stationnement n° 3 sur le plateau de frein avec le boulon.

Torque:

8,0 N·m {82 kgf·cm, 71in·lbf}

(b) Reposer l'attache de câble B sur la poutre d'essieu arrière.

REMARQUE:

Reposer correctement l'attache.

CONSEIL:

En cas de réutilisation de l'ensemble de câble de frein de stationnement, remplacer l'attache de câble B par un élément neuf.

(c) Serrer les 5 boulons.

Torque:

6,0 N·m {61 kgf·cm, 53in·lbf}

(d) Faire passer le câble de frein de stationnement dans une attache de câble neuve A puis poser cette attache de câble sur le goujon fileté.

REMARQUE:

Reposer correctement l'attache.

(e) Brancher l'ensemble de câble de frein de stationnement n° 3 sur le dispositif d'équilibrage de frein de stationnement.

2. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

CONSEIL:

Procéder de la même façon pour le côté droit et pour le côté gauche.

3. REPOSER LE SOUS-ENSEMBLE DE BOITIER DE REGISTRE DE CACHE DE RESERVOIR A CARBURANT

4. REPOSER L'ISOLANT THERMIQUE DE PLANCHER AVANT N° 4

5. REPOSER LE KIT DE MACHOIRES DE FREIN ARRIERE

6. REPOSER LE SOUS-ENSEMBLE DE TAMBOUR DE FREIN ARRIERE

7. REPOSER LA ROUE ARRIERE

Torque:

103 N·m {1 050 kgf·cm, 76ft·lbf}

8. REGLER LA COURSE DU LEVIER DE FREIN DE STATIONNEMENT

9. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE
