Toyota Yaris Revue Technique: Circuit de l'alarme sonore

DESCRIPTION

Lorsque le système antivol passe de l'état armé à l'état de retentissement d'alarme, l'ECU d'alarme antivol peut déclencher l'alarme sonore. L'avertisseur sonore s'active et se désactive à intervalles d'environ 0,4 seconde.

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.	EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (SECURITY HORN)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Mettre le contacteur principal du tester en position ON.

(d) Sélectionner l'option ci-dessous dans l'Active Test et vérifier le bon fonctionnement des avertisseurs sonores.

Theft Warning ECU:

Elément	Détails du test	Note de diagnostic
Alarme sonore	Alarme sonore ON/OFF	-

OK:

L'alarme sonore fonctionne normalement.

INCORRECT

PASSER AU POINT 2

OK

PASSER A LA VERIFICATION DU CIRCUIT SUIVANT CONFORMEMENT AU TABLEAU DES SYMPTOMES DE PROBLEMES

2.	VERIFIER LE FUSIBLE (ECU-B)

(a) Déposer le fusible ECU-B du R/B de compartiment moteur.

(b) Mesurer la résistance.

Résistance standard:

En dessous de 1 Ω

(c) Reposer le fusible ECU-B.

INCORRECT

REMPLACER LE FUSIBLE

OK

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU D'ALARME ANTIVOL - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur D26 d'ECU d'alarme antivol.

(b) Mesurer la tension.

Tension standard:

Branchement du tester	Condition spécifiée
D26-13 (+B2) - Masse de carrosserie	11 à 14 V

(c) Rebrancher le connecteur d'ECU d'alarme antivol.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.	VERIFIER L'ENSEMBLE D'ALARME SONORE

(a) Débrancher le connecteur A23 de l'alarme sonore.

(b) Vérifier le fonctionnement de l'alarme sonore.

Standard:

Condition de mesure	Condition spécifiée

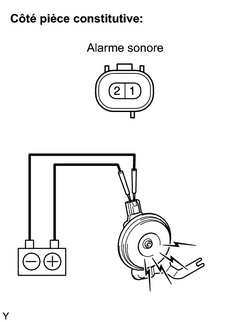

Batterie positive (+) → Borne 1 (B) Batterie négative (-) → Borne 2 (L)	L'alarme sonore retentit

(c) Rebrancher le connecteur d'alarme sonore.

INCORRECT

REMPLACER L'ENSEMBLE D'ALARME SONORE

OK

5.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU D'ALARME ANTIVOL - ENSEMBLE D'ALARME SONORE)

(a) Débrancher le connecteur D26 d'ECU d'alarme antivol et le connecteur A23 d'alarme sonore.

(b) Mesurer la résistance. Résistance standard: Branchement du tester Condition spécifiée D26-15 (SH-) - A23-1 (B) En dessous de 1 Ω A23-2 (L) - Masse de carrosserie En dessous de 1 Ω D26-15 (SH-) ou A23-1 (B) - Masse de carrosserie 10 kΩ minimum

(c) Débrancher les connecteurs de l'ECU d'alarme antivol et de l'alarme sonore.

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

REMPLACER L'ENSEMBLE D'ECU D'ALARME ANTIVOL
