DESCRIPTION

Lorsque le contacteur d'allumage est en position ON, l'ensemble de capteur d'airbag transmet des signaux concernant l'état de la sangle intérieure de ceinture de sécurité avant à l'ensemble de combiné d'instruments via le CAN. Si la ceinture de sécurité du conducteur n'est pas attachée, l'ensemble du combiné d'instruments fait clignoter le témoin de rappel de ceinture de sécurité côté conducteur. Si la ceinture de sécurité est bouclée, le témoin de rappel s'éteint.

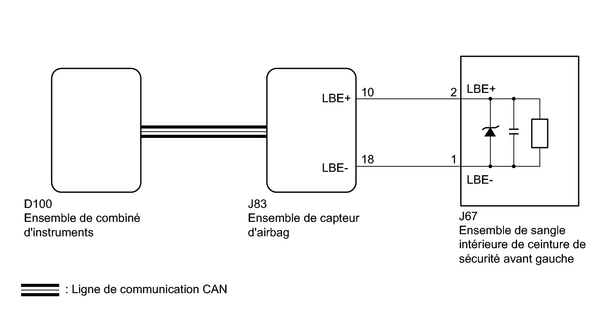

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS (SYSTEME DE COMMUNICATION CAN)

(a) Supprimer les DTC .)

(b) Vérifier à nouveau les DTC.

Résultat

Résultat

Passer au point

DTC n'est pas émis

A

Le DTC est émis

B

B

PASSER AU SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER L'EMISSION DE DTC (SYSTEME D'AIRBAG)

(a) Supprimer les DTC .

(b) Vérifier à nouveau les DTC.

Résultat

Résultat

Passer au point

DTC n'est pas émis

A

Le DTC est émis

B

B

PASSER AU SYSTEME D'AIRBAG

A

3.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (DRIVER SIDE SEAT BELT)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Combiné d'instruments

Affichage du tester

Elément testé

Plage de commande

Note de diagnostic

Driver Side Seat Belt

Témoin de rappel de ceinture de sécurité côté conducteur

OFF ou ON

S'assurer que le véhicule est à l'arrêt et que le moteur tourne au ralenti

OK:

Le témoin de rappel de ceinture de sécurité côté conducteur sur l'ensemble du combiné d'instruments fonctionne normalement.

INCORRECT

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
