Toyota Yaris Revue Technique: Dysfonctionnement du témoin de rappel de ceinture de sécurité du passager avant

Toyota Yaris Revue Technique / Ceinture De Securite: Systeme De Rappel De Ceinture De Securite (pour Hatchback) / Dysfonctionnement du témoin de rappel de ceinture de sécurité du passager avant

DESCRIPTION

L'ECU de classification d'occupant détecte l'état de l'ensemble de sangle intérieure de ceinture de sécurité avant droite et le capteur de charge lorsque le siège côté passager avant est occupé et que le contacteur d'allumage est en position ON. Si la ceinture de sécurité côté passager avant n'est pas bouclée, le témoin d'avertissement de rappel de ceinture de sécurité côté passager avant de l'ensemble de combiné d'instruments clignote. Si la ceinture de sécurité est bouclée, le témoin de rappel s'éteint.

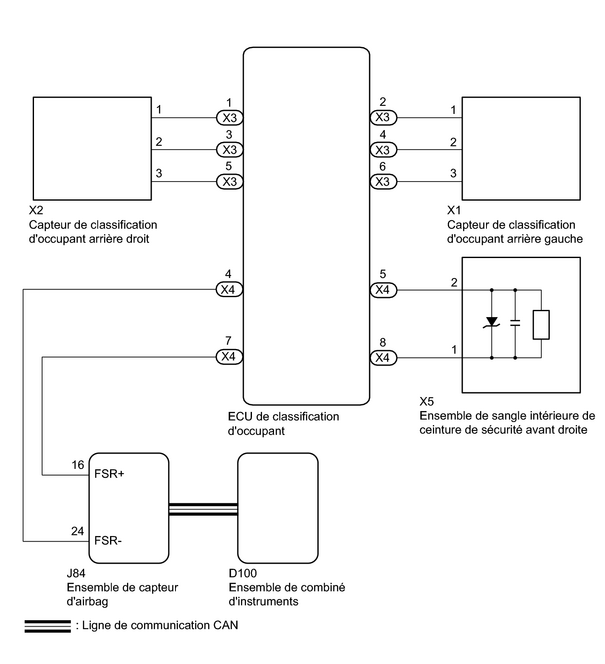

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

VERIFIER SI DES DTC SONT EMIS (SYSTEME DE COMMUNICATION CAN)

(a) Supprimer les DTC .

(b) Vérifier à nouveau les DTC.

Résultat

Résultat

Passer au point

DTC n'est pas émis

A

Le DTC est émis

B

B

PASSER AU SYSTEME DE COMMUNICATION CAN

A

2.

VERIFIER SI DES DTC SONT EMIS (SYSTEME DE CLASSIFICATION D'OCCUPANT)

(a) Supprimer les DTC .

(b) Vérifier à nouveau les DTC.

Résultat

Résultat

Passer au point

DTC n'est pas émis

A

Le DTC est émis

B

B

PASSER AU SYSTEME DE CLASSIFICATION D'OCCUPANT

A

3.

VERIFIER L'EMISSION DE DTC (SYSTEME D'AIRBAG)

(a) Supprimer les DTC .

(b) Vérifier à nouveau les DTC.

Résultat

Résultat

Passer au point

DTC n'est pas émis

A

Le DTC est émis

B

B

PASSER AU SYSTEME D'AIRBAG

A

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS
