Toyota Yaris Revue Technique: Le rhéostat de commande d'éclairage ne modifie pas l'intensité de l'éclairage

Toyota Yaris Revue Technique / Compteurs / Jauges / Affichage: Systeme Des Compteurs Et Des Jauges (pour Hatchback) / Le rhéostat de commande d'éclairage ne modifie pas l'intensité de l'éclairage

DESCRIPTION

L'intensité de l'éclairage du combiné d'instruments et du combiné d'accessoires augmente en tournant le bouton du rhéostat de commande d'éclairage vers le haut et est réduite en tournant le bouton vers le bas.

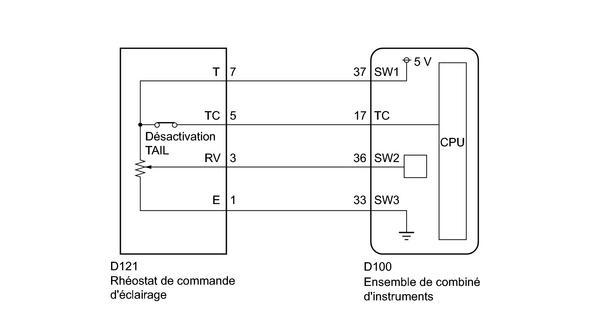

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.	RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (LIGHT CONTROL RHEOSTAT)

(a) Suivre les indications affichées sur le Techstream et sélectionner "Data List" .

OK:

L'intensité de l'éclairage peut être modifiée dans la plage spécifiée en actionnant la commande manuelle.

Combiné d'instruments

Affichage du tester	Objet de la mesure/Plage	Condition normale	Note de diagnostic
Tail Cancel SW	Contacteur de désactivation TAIL / OFF ou ON	OFF: Contacteur de désactivation TAIL en position OFF ON: Contacteur de désactivation des feux arrière en position ON	-
Rheostat value	Valeur de rhéostat / Min.: 0 Max.: 100	Le contacteur du rhéostat de commande d'éclairage est Sombre (0) → Clair (100)	Unité: %

Affichage du tester

Objet de la mesure/Plage

Condition normale

Note de diagnostic

Tail Cancel SW

Contacteur de désactivation TAIL /

OFF ou ON

OFF: Contacteur de désactivation TAIL en position OFF

ON: Contacteur de désactivation des feux arrière en position ON

Rheostat value

Valeur de rhéostat /

Min.: 0

Max.: 100

Le contacteur du rhéostat de commande d'éclairage est Sombre (0) → Clair (100)

Unité: %

INCORRECT

PASSER AU POINT 2

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

2.	VERIFIER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

(a) Vérifier le rhéostat de commande d'éclairage .

INCORRECT

REMPLACER LE RHEOSTAT DE COMMANDE D'ECLAIRAGE

3.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COMBINE D'INSTRUMENTS - RHEOSTAT DE COMMANDE D'ECLAIRAGE)

(a) Débrancher le connecteur D100 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur D121 de rhéostat de commande d'éclairage.

Résistance standard:

Branchement du tester	Condition	Condition spécifiée
D100-37 (SW1) - D121-7 (T)	En permanence	En dessous de 1 Ω
D100-36 (SW2) - D121-3 (RV)	En permanence	En dessous de 1 Ω
D100-33 (SW3) - D121-1 (E)	En permanence	En dessous de 1 Ω
D100-17 (TC) - D121-5 (TC)	En permanence	En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
