Toyota Yaris Revue Technique: Le témoin de rappel de ceinture de sécurité côté conducteur ne fonctionne pas
DESCRIPTION
- Lorsque le contacteur d'allumage est en position ON, l'ensemble de capteur central d'airbag communique à l'ECU de carrosserie principale le statut de l'ensemble de sangle intérieure de ceinture de sécurité avant gauche via la ligne de communication CAN. L'ECU de carrosserie principale reçoit de l'ensemble de capteur central d'airbag des signaux qu'elle transmet à l'ensemble de combiné d'instruments. Lorsque la ceinture de sécurité n'est pas bouclée, le témoin de rappel de ceinture de sécurité du conducteur clignote sur l'ensemble de combiné d'instruments. Lorsque la ceinture de sécurité est bouclée, le témoin de rappel de ceinture de sécurité du conducteur avant cesse de clignoter sur le combiné d'instruments.

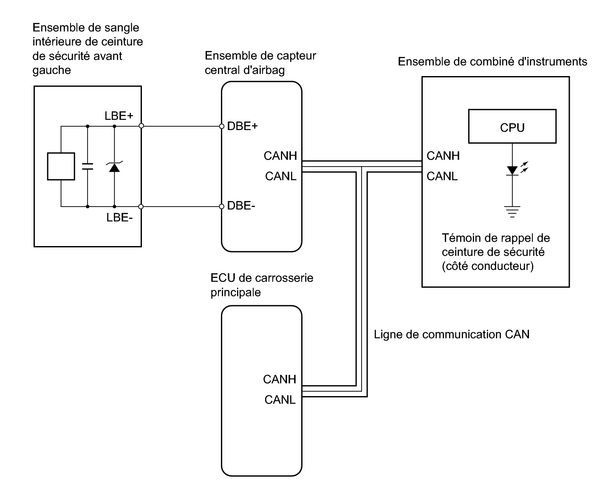

SCHEMA DE CABLAGE
.png)
PROCEDURE DE VERIFICATION
PROCEDURE
|
1. |
VERIFIER LE SYSTEME DE RETENUE SUPPLEMENTAIRE |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON et allumer le tester.
(c) Sélectionner les menus suivants: Body Electrical / SRS Airbag / Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Aucun DTC relatif au SRS n'est émis |
A |
|
Des DTC relatifs au SRS sont émis |
B |
| B | .gif) |
PASSER AU SYSTEME DE RETENUE SUPPLEMENTAIRE |
|
.gif)
|
2. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (D-BELT REMIND) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON et allumer le tester.
(c) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.
Body Electrical / Combination Meter / Active Test::
|
Affichage du tester |
Elément testé |
Plage de commande |
Note de diagnostic |
|---|---|---|---|
|
Driver Side Seat Belt |
Témoin de rappel de ceinture de sécurité côté conducteur |
OFF / ON |
Le véhicule est à l'arrêt et le moteur tourne au ralenti |
OK:
Le témoin de rappel de ceinture de sécurité du conducteur s'allume.
| OK | |
REMPLACER L'ECU DE CARROSSERIE PRINCIPALE |
| INCORRECT | |
REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS |
