DESCRIPTION

Le circuit du capteur de collision latéral droit (pour déterminer si l'ensemble d'airbag latéral de siège avant droit et l'ensemble d'airbag rideau droit doivent être déployés) se compose de l'ensemble de capteur d'airbag, de l'ensemble de capteur d'airbag latéral droit et du capteur d'airbag arrière droit. L'ensemble de capteur d'airbag latéral droit détecte les impacts et envoie des signaux à l'ensemble de capteur d'airbag pour déterminer si l'airbag doit être déployé ou pas. Le DTC B1620/21 ou B1622/81 est enregistré lorsqu'un dysfonctionnement est détecté au niveau du circuit de capteur de collision latérale droit.

N° de DTC	Condition de détection du DTC	Organe incriminé
B1620/21 B1622/81	Dysfonctionnement de l'ensemble de capteur d'airbag latéral droit Dysfonctionnement de l'ensemble de capteur d'airbag	Ensemble de capteur d'airbag latéral droit Ensemble de capteur d'airbag

N° de DTC

Condition de détection du DTC

Organe incriminé

B1620/21

B1622/81

Dysfonctionnement de l'ensemble de capteur d'airbag latéral droit
Dysfonctionnement de l'ensemble de capteur d'airbag

Ensemble de capteur d'airbag latéral droit
Ensemble de capteur d'airbag

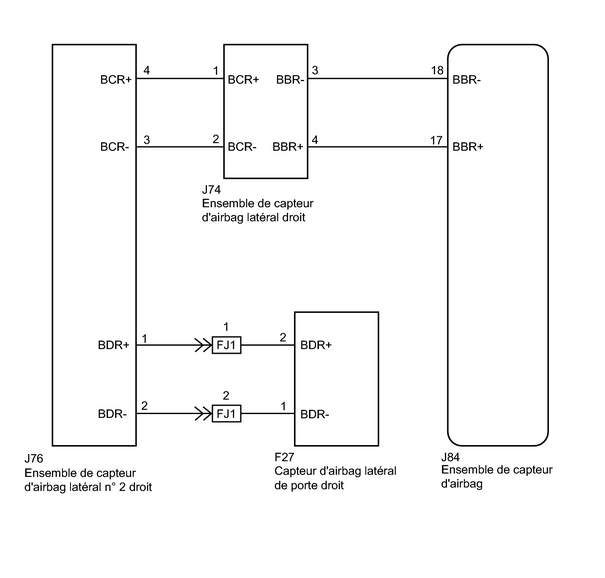

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.	VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL DROIT

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Intervertir l'ensemble de capteur d'airbag latéral droit et l'ensemble de capteur de sécurité latéral gauche puis raccorder leurs connecteurs.

(d) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire .

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC .

Résultat

Résultat	Passer au point
Les DTC B1620/21, B1622/81, B1625/22 et B1627/82 ne sont pas émis	A
Le DTC B1625/22 ou B1627/82 est émis. (pour 5 portes)	B
Le DTC B1625/22 ou B1627/82 est émis. (pour 3 portes)	C
Le DTC B1620/21 ou B1622/81 est émis.	D

Texte du schéma

*1	Ensemble de capteur d'airbag latéral gauche
*2	Ensemble de capteur d'airbag

CONSEIL:

D'autres codes que les DTC B1620/21, B1622/81, B1625/22 et B1627/82 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(j) Mettre le contacteur d'allumage en position OFF.

(k) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(l) Remettre l'ensemble de capteur d'airbag latéral droit et l'ensemble de capteur d'airbag latéral gauche dans leurs positions initiales et raccorder les connecteurs à ces derniers.

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL DROIT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
