Toyota Yaris Revue Technique: Perte de communication avec le bus de capteur de satellite avant (B161A/8A)

Toyota Yaris Revue Technique / Systemes De Retenue Supplementaire: Systeme D'airbag (pour Hatchback) / Perte de communication avec le bus de capteur de satellite avant (B161A/8A)

DESCRIPTION

Le circuit du capteur de collision avant (circuit du capteur d'airbag avant droit etcircuit du capteur d'airbag avant gauche) se compose de l'ensemble de capteur d'airbag, du capteur d'airbag avant droit et du capteur d'airbag avant gauche.

Le capteur d'airbag avant droit ou le capteur d'airbag avant gauche détectent les impacts sur le véhicule et envoient des signaux à l'ensemble de capteur d'airbag pour déterminer si l'airbag doit être déployé.

LE DTC B161A/8A est enregistré lorsqu'un dysfonctionnement est détecté dans le circuit du capteur de collision avant (circuit du capteur d'airbag avant droit et circuit du capteur d'airbag avant gauche).

N° de DTC

Condition de détection du DTC

Organe incriminé

B161A/8A

  • L'ensemble de capteur d'airbag reçoit un signal continu de court-circuit, un signal de coupure de circuit, un signal de court-circuit à la masse ou un signal de court-circuit en B+ dans le circuit du capteur de collision avant (circuit du capteur d'airbag avant droit et circuit du capteur d'airbag avant gauche).
  • Dysfonctionnement du capteur d'airbag avant droit
  • Dysfonctionnement du capteur d'airbag avant gauche
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Câble de tableau de bord
  • Câble principal de compartiment moteur
  • Capteur d'airbag avant droit
  • Capteur d'airbag avant gauche
  • Ensemble de capteur d'airbag

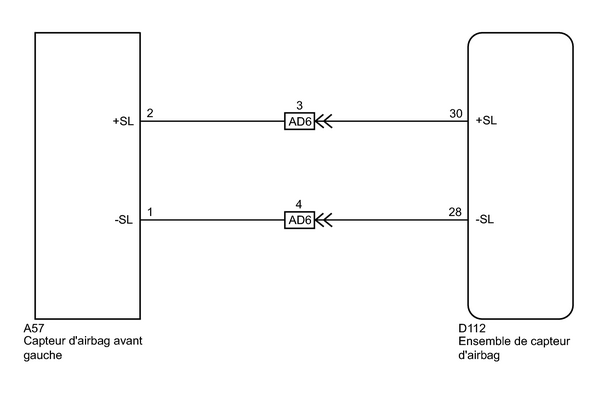

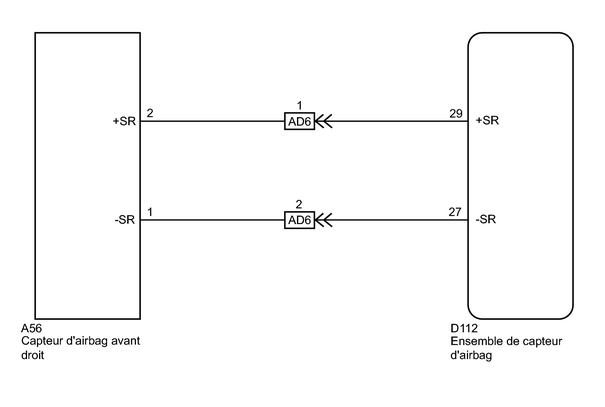

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

VERIFIER DTC

(a) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(b) Mettre le contacteur d'allumage en position OFF.

CONSEIL:

Si une erreur de communication se produit, les DTC des côtés gauche et droit seront enregistrés en même temps. Pour identifier la zone défectueuse, mettre le contacteur d'allumage en position OFF puis de nouveau en position ON.

(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(d) Vérifier les DTC .

Résultat

Résultat

Passer au point

Les DTC B1613/83 et B1618/84 ne sont pas émis.

A

Le DTC B1613/83 est émis.

B

Le DTC B1618/84 est émis.

C

CONSEIL:

  • Les DTC indiquant des erreurs de communication seront remplacés par des DTC indiquant des erreurs dans l'initialisation en mettant le contacteur d'allumage en position OFF puis de nouveau en position ON.
  • D'autres codes que les DTC B1613/83 et B1618/84 peuvent être émis à ce stade mais ils ne concernent pas cette vérification.
B

PASSER AU DTC B1613/83

C

PASSER AU DTC B1618/84

A

2.

VERIFIER DTC

(a) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(b) Supprimer les DTC enregistrés dans la mémoire .

(c) Mettre le contacteur d'allumage en position OFF.

(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(e) Vérifier les DTC .

OK:

Le DTC B161A/8A n'est pas émis.

CONSEIL:

Des codes autres que le DTC B161A/8A peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

INCORRECT

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

OK

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION
