Toyota Yaris Revue Technique: Dysfonctionnement du circuit du capteur d'airbag latéral gauche (B1625/22,B1627/82)

Toyota Yaris Revue Technique / Systemes De Retenue Supplementaire: Systeme D'airbag (pour Hatchback) / Dysfonctionnement du circuit du capteur d'airbag latéral gauche (B1625/22,B1627/82)

DESCRIPTION

Le circuit du capteur de collision latérale gauche (pour déterminer si l'ensemble d'airbag latéral de siège avant gauche et l'ensemble d'airbag rideau gauche doivent être déployés) se compose de l'ensemble de capteur central d'airbag, de l'ensemble de capteur d'airbag latéral gauche et du capteur d'airbag arrière gauche.

L'ensemble de capteur d'airbag latéral gauche détecte les impacts et envoie des signaux à l'ensemble de capteur d'airbag pour déterminer si l'airbag doit être déployé ou pas.

Le DTC B1625/22 ou B1627/82 est enregistré lorsqu'un dysfonctionnement est détecté au niveau du circuit du capteur de collision latérale gauche.

N° de DTC

Condition de détection du DTC

Organe incriminé

B1625/22

B1627/82

  • Dysfonctionnement de l'ensemble de capteur d'airbag latéral gauche
  • Dysfonctionnement de l'ensemble de capteur d'airbag
  • Ensemble de capteur d'airbag latéral gauche
  • Ensemble de capteur d'airbag

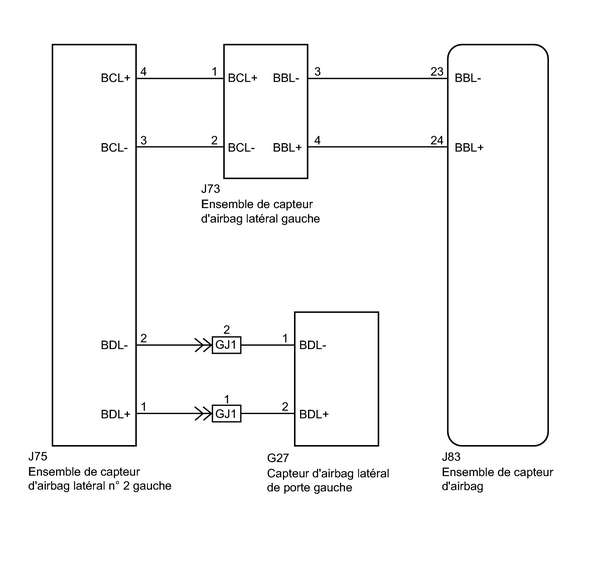

SCHEMA DE CABLAGE

PROCEDURE DE VERIFICATION

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL GAUCHE

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(c) Intervertir l'ensemble de capteur d'airbag latéral gauche et l'ensemble de capteur d'airbag latéral droit puis raccorder leurs connecteurs.

Texte du schéma

*1

Ensemble de capteur d'airbag latéral droit

*2

Ensemble de capteur d'airbag

(d) Brancher le câble de la borne négative (-) sur la batterie et attendre 2 secondes minimum.

(e) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(f) Supprimer les DTC enregistrés dans la mémoire .

(g) Mettre le contacteur d'allumage en position OFF.

(h) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(i) Vérifier les DTC .

Résultat

Résultat

Passer au point

Le DTC B1620/21, B1622/81, B1625/22 ou B1627/82 n'est pas émis.

A

Le DTC B1625/22 ou B1627/82 est émis.

B

Le DTC B1620/21 ou B1622/81 est émis.

(pour 5 portes)

C

Le DTC B1620/21 ou B1622/81 est émis.

(pour 3 portes)

D

CONSEIL:

D'autres DTC que les DTC B1620/21, B1622/81, B1625/22 et B1627/82 peuvent être émis à ce stade, mais ils sont sans objet pour cette vérification.

(j) Mettre le contacteur d'allumage en position OFF.

(k) Débrancher le câble de la borne négative (-) de la batterie.

ATTENTION:

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.

(l) Remettre l'ensemble de capteur d'airbag latéral droit et l'ensemble de capteur d'airbag latéral gauche dans leurs positions initiales et raccorder les connecteurs à ces derniers.

B

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG

C

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL GAUCHE

D

REMPLACER L'ENSEMBLE DE CAPTEUR D'AIRBAG LATERAL GAUCHE

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

    Initialisation inachevée de l'ensemble de capteur d'airbag latéral droit (B1623/81)

    Initialisation inachevée de l'ensemble de capteur d'airbag latéral gauche (B1628/82)
