DEPOSE

1. VIDANGER LE LIQUIDE DE BOITE-PONT AUTOMATIQUE

2. DEPOSER L'ENSEMBLE DE BOITIER DE CONSOLE ARRIERE

3. DEPOSER LA BATTERIE

4. DEPOSER LE PLATEAU DE BATTERIE

5. DEPOSER LE PORTE-BATTERIE

6. DEPOSER L'ENSEMBLE D'EPURATEUR D'AIR

7. DEPOSER LE SUPPORT D'EPURATEUR D'AIR

8. DEPOSER L'ENSEMBLE DE DEMARREUR (pour véhicules destinés aux régions froides)

9. DEPOSER L'ENSEMBLE DE DEMARREUR (sauf véhicules destinés aux régions froides)

10. DEBRANCHER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

11. DETACHER LE FAISCEAU DE CABLES

(a) Déposer le boulon et détacher le câble de moteur n° 3 de l'ensemble de boîte-pont automatique.

(b) Débrancher le connecteur du contacteur de position de stationnement/point mort.

(c) Débrancher le connecteur du câble de boîte de vitesses.

(d) Débrancher le connecteur de capteur de régime de boîte de vitesses.

(e) Libérer les 7 attaches et détacher le faisceau de câbles.

12. DEBRANCHER LA DURITE D'ENTREE DE REFROIDISSEUR D'HUILE

13. DEBRANCHER LA DURITE DE SORTIE DE REFROIDISSEUR D'HUILE

14. DEPOSER LES ENSEMBLES D'ARBRE DE ROUE AVANT

15. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION AVANT

16. SOUTENIR L'ENSEMBLE DE MOTEUR

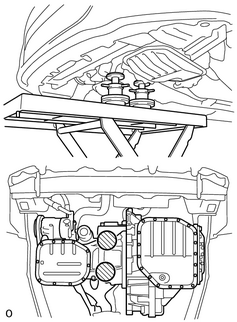

(a) Disposer des blocs de bois ou accessoires de levage à poutrelles aux emplacements indiqués sur le schéma et mettre en place un dispositif de levage du moteur sous l'ensemble de moteur.

Texte du schéma

Emplacement des accessoires

REMARQUE:

  • Placer des blocs de bois ou accessoires de levage à poutrelles de manière à ce que l'ensemble du moteur avec boîte-pont soit de niveau.
  • Etant donné que l'ensemble du moteur avec boîte-pont est très lourd, veiller à le soutenir correctement.
  • Pour éviter toute déformation du carter d'huile, ne jamais mettre en place l'un des accessoires contre le carter d'huile de l'ensemble de moteur.

17. DEPOSER LE SUPPORT DE TIGE DE REGLAGE DE POSITION DU MOTEUR

(a) Déposer les 3 boulons et le support de tige de réglage de position du moteur.

18. DEPOSER LE SUPPORT DE FIXATION GAUCHE DU MOTEUR

(a) Déposer le boulon et l'écrou, et détacher le silentbloc de support du moteur gauche du support de fixation gauche de moteur.

(b) Déposer les 4 boulons et le support de fixation du moteur gauche de l'ensemble de boîte-pont automatique.

19. DEPOSER LE CACHE INFERIEUR DE CARTER DE VOLANT MOTEUR

(a) Déposer le cache inférieur de carter de volant moteur.

20. DEPOSER LE BOULON DE REGLAGE DU CONVERTISSEUR DE COUPLE

(a) Utiliser le SST pour maintenir la poulie de vilebrequin en place.

SST: 09960-10010

09962-01000

09963-01000

(b) Déposer les 6 boulons de fixation du convertisseur de couple.

21. DEPOSER L'ENSEMBLE DE BOITE-PONT AUTOMATIQUE

(a) Sur un endroit plat, fixer l'attache dans les positions indiquées sur le schéma, et fixer l'ensemble de boîte-pont automatique.

Texte du schéma

Emplacement des accessoires

REMARQUE:

Pour éviter toute déformation du carter d'huile, ne jamais mettre en place l'un des accessoires contre le carter d'huile de l'ensemble de boîte-pont automatique.

(b) Déposer les 7 boulons, puis déposer l'ensemble de boîte-pont automatique de l'ensemble de moteur.

REMARQUE:

Pour éviter d'endommager les ergots à impact, ne pas faire levier entre la boîte-pont et le moteur.

22. DEPOSER L'ENSEMBLE DE CONVERTISSEUR DE COUPLE

(a) Déposer l'ensemble de convertisseur de couple de l'ensemble de boîte-pont automatique.

REMARQUE:

Déposer l'ensemble de convertisseur de couple de l'arbre d'entrée à l'horizontale.

23. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ORIFICE DE PIGNON MENE DE COMPTEUR DE VITESSE

(a) Déposer le boulon et le sous-ensemble de cache d'orifice de pignon mené de compteur de vitesse de l'ensemble de boîte-pont automatique.

(b) Déposer le joint torique du cache d'orifice de pignon mené de compteur de vitesse.

24. DEPOSER LE SUPPORT DE CABLE DE COMMANDE DE BOITE DE VITESSES N° 1

(a) Déposer les 2 boulons et le support de câble de commande de boîte de vitesses n° 1 de l'ensemble de boîte-pont automatique.

25. DEBRANCHER LE TUYAU D'ENTREE DE REFROIDISSEUR D'HUILE N° 1

(a) A l'aide d'une clé à écrou de raccord de 14 mm, débrancher le tuyau d'entrée de refroidisseur d'huile n° 1 tout en maintenant le raccord de tuyau de refroidisseur d'huile avec une clé.

Texte du schéma

*1

Clé à écrou de raccord de 14 mm

*a

Tourner

*b

Maintenir

26. DEBRANCHER LE TUYAU DE SORTIE DE REFROIDISSEUR D'HUILE N° 1

(a) A l'aide d'une clé à écrou de raccord de 14 mm, débrancher le tuyau de sortie de refroidisseur d'huile n° 1 tout en maintenant le raccord de tuyau de refroidisseur d'huile avec une clé.

Texte du schéma

*1

Clé à écrou de raccord de 14 mm

*a

Tourner

*b

Maintenir

27. DEPOSER L'ATTACHE DE TUYAU DE REFROIDISSEUR D'HUILE N° 2

(a) Déposer le boulon et l'attache de tuyau de refroidisseur d'huile n° 2 du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.

(b) Déposer le tuyau d'entrée de refroidisseur d'huile n° 1 et le tuyau de sortie de refroidisseur d'huile n° 1 de l'ensemble de boîte-pont automatique.

28. DEPOSER LE SOUS-ENSEMBLE DE JAUGE DE NIVEAU D'HUILE DE BOITE DE VITESSES

(a) Déposer le sous-ensemble de jauge de niveau d'huile de boîte de vitesses du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.

29. DEPOSER LE SOUS-ENSEMBLE DE TUYAU DE REMPLISSAGE D'HUILE DE BOITE DE VITESSES

(a) Débrancher la durite de reniflard du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.

(b) Déposer le boulon et le sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses de l'ensemble de boîte-pont automatique.

(c) Déposer le joint torique du sous-ensemble de tuyau de remplissage d'huile de boîte de vitesses.

30. DEPOSER LE SUPPORT D'ATTACHE DE FAISCEAU DE CABLES

(a) Déposer les 3 boulons et les 3 supports d'attache de faisceau de câbles de l'ensemble de boîte-pont automatique.
